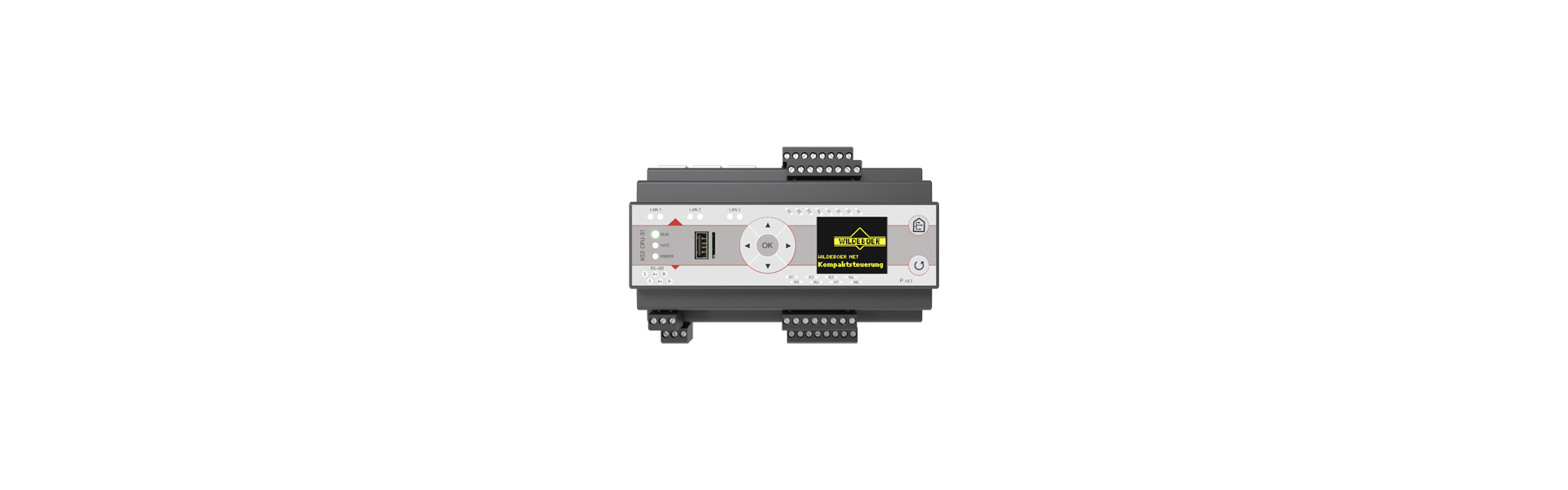

KS2-CPU-01 besturingsmodule
De KS2-CPU-01 is de hoofdbesturingseenheid van de KS2 compacte besturing. In combinatie met de KS2-PS-01 biedt de basisstructuur de mogelijkheid om 8 perifere modules aan te sluiten. De verbinding met andere Wildeboer-Net systeemcomponenten kan tot stand worden gebracht via de LAN interfaces van de CPU module met geïntegreerde switch. Dit maakt het mogelijk om een eenvoudige en effectieve gebouwsysteembesturing te creëren voor brandbeveiligings en luchtbehandelingscomponenten.
Technische details
- Flexibel touchpad voor bediening
-
LED bedieningsdisplays
-
LAN-interfaces met geïntegreerde schakelaar voor eenvoudige integratie met andere Wildeboer-Net systeemcomponenten
-
galvanisch gescheiden digitale ingangen
-
Galvanisch gescheiden multifunctionele parametriseerbare ingangen voor de realisatie van kabelbewaking of als uitbreiding op de digitale ingangen
-
Geïntegreerde signaalrelaisuitgangen
Productinformatie
De CPU module is de besturingsmodule van de KS2 compacte besturing. De module maakt prioriteitsbediening bijvoorbeld of brandkleppen op locatie mogelijk via het flexibele touchpad en het OLED display. Via LAN-interfaces met geïntegreerde switch maakt de CPU-module van de KS2 compacte besturing verbinding met de andere Wildeboer-Net systeemcomponenten:
- Wildeboer-Net software WiNet-SW-02 en de daarop aangesloten WiNet-ZB-03 of een door de klant geleverde PC.
- WiNet-GW gateways
- tot 31 extra KS2-CPU-01 besturingsmodule of BS2-SC-02 subnetcontroller
Aansluitmogelijkheden
De vier galvanisch gescheiden multifunctionele in- en uitgangen van de CPU-module van de KS2 compacte besturing bieden flexibele aansluitmogelijkheden en dus een enorm variabel aanpasbaarheid an de vereisten van de gebouwbeheersystem.
Dankzij de integratie van een grote verscheidenheid aan in-/uitgangen op de hoofdbesturingseenheid kan de gebruiker een grote verscheidenheid aan sensoren of aandrijvingen aansluiten. Er kan effectief worden bespaard op extra perifere modules en dus ook op kosten voor bijvoorbeeld I/O-modules. De flexibele aansluitmogelijkheden van de module bieden dus een breed scala aan oplossingen om te voldoen aan de eisen van een gebouwbeheersysteem:
- Brandkleppen met thermomechanische ontgrendeling
- Brandwerende elementen
- Sensoren en aandrijvingen
- Interface met gebouwbeheersysteem en/of brandmeldcentrale
- bewaakte, bedrade gegevensoverdracht
Om de interne scheidingen van een gebouw in geval van brand te waarborgen, moeten andere brandkleppen vaak sluiten wanneer een brandklep of rookdetector wordt geactiveerd. Hiervoor worden activeringsgroepen gevormd. De in- en uitgangen van de multifunctionele IO-interface van de KS2-CPU-01 kunnen zonder veel moeite worden geïntegreerd in activeringsgroepen. De regelscenario's die nodig zijn voor de interne scheidingen om rook buiten te houden, zoals voorgeschreven door de bouwvoorschriften, kunnen dus snel en flexibel worden geparametriseerd.
Bovendien kunnen alle in- en uitgangen worden geïntegreerd in kalendersturingen om productspecifieke acties automatisch uit te voeren op gedefinieerde tijdstippen of met vaste intervallen.
De compacte besturing KS2 - als onderdeel van het totale Wildeboer-Net systeem - wordt gebruikt voor het besturen en bewaken van brandbeveiligings- en luchttechnische componenten in gebouwen. Ontdek hier alle voordelen van ons nieuwe product.

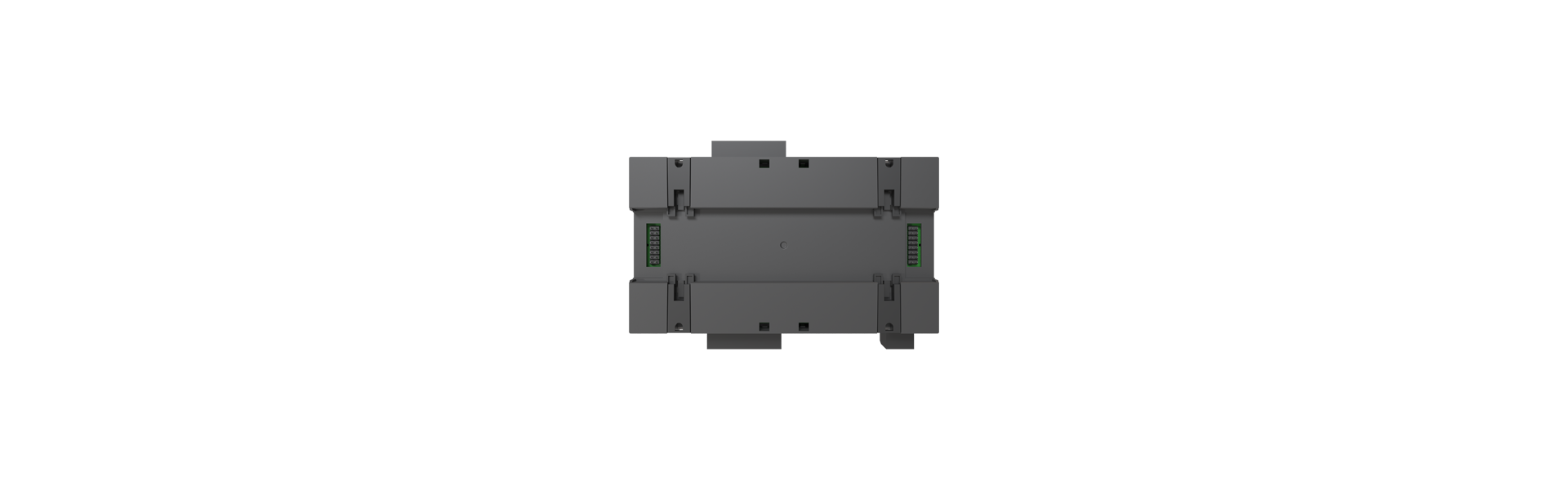

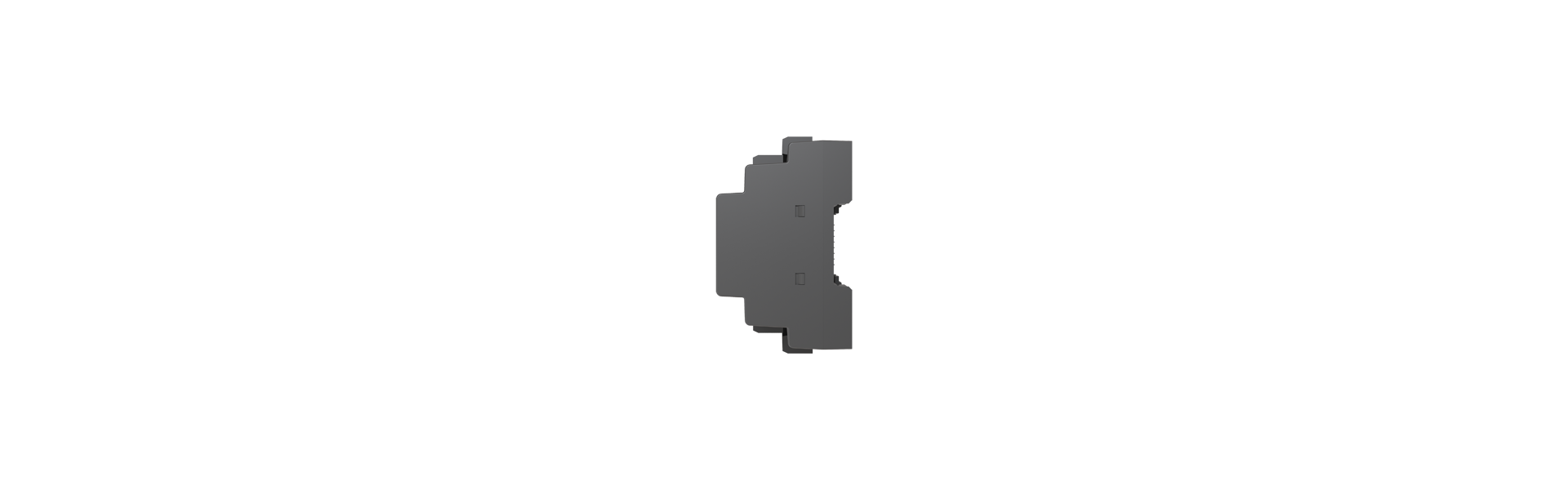

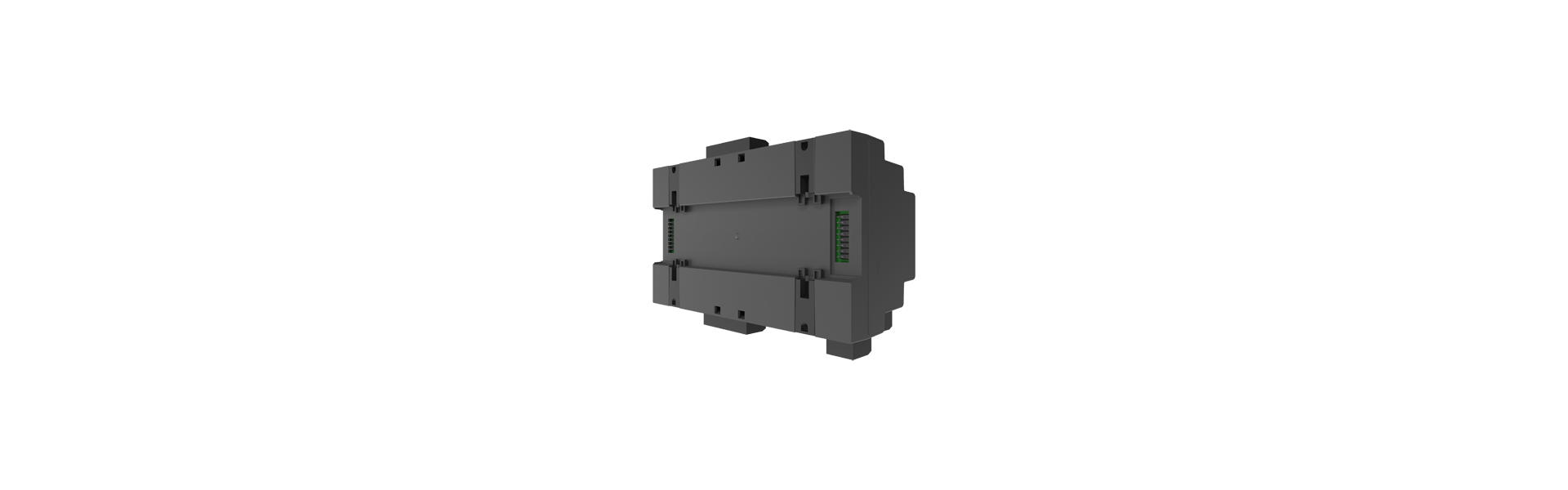

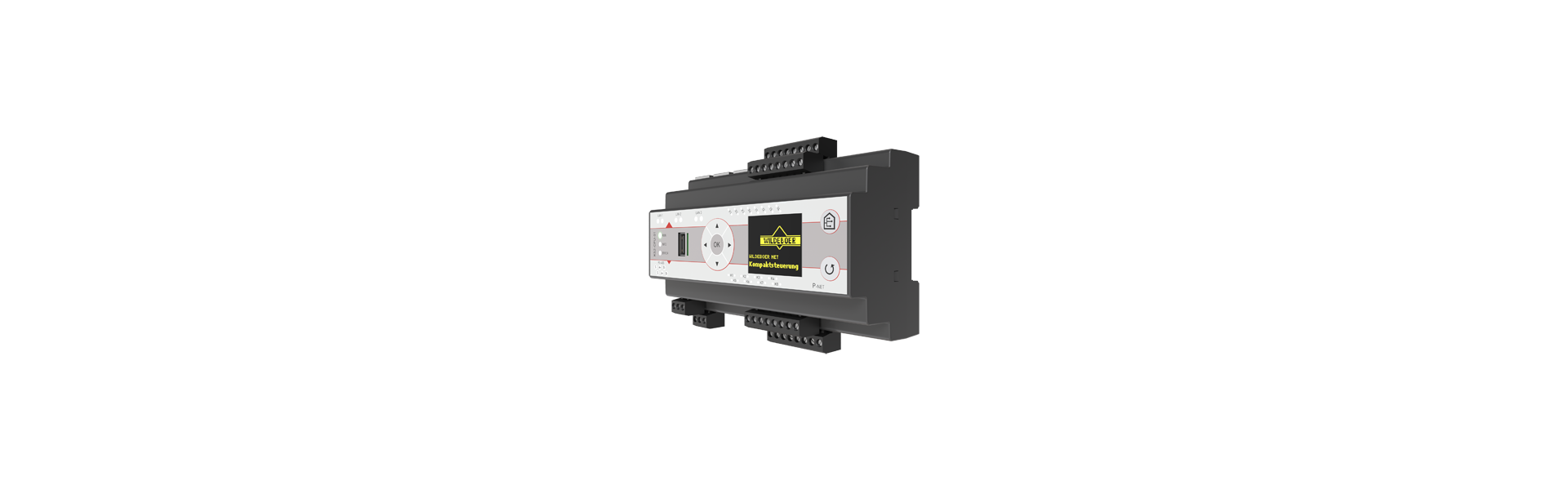

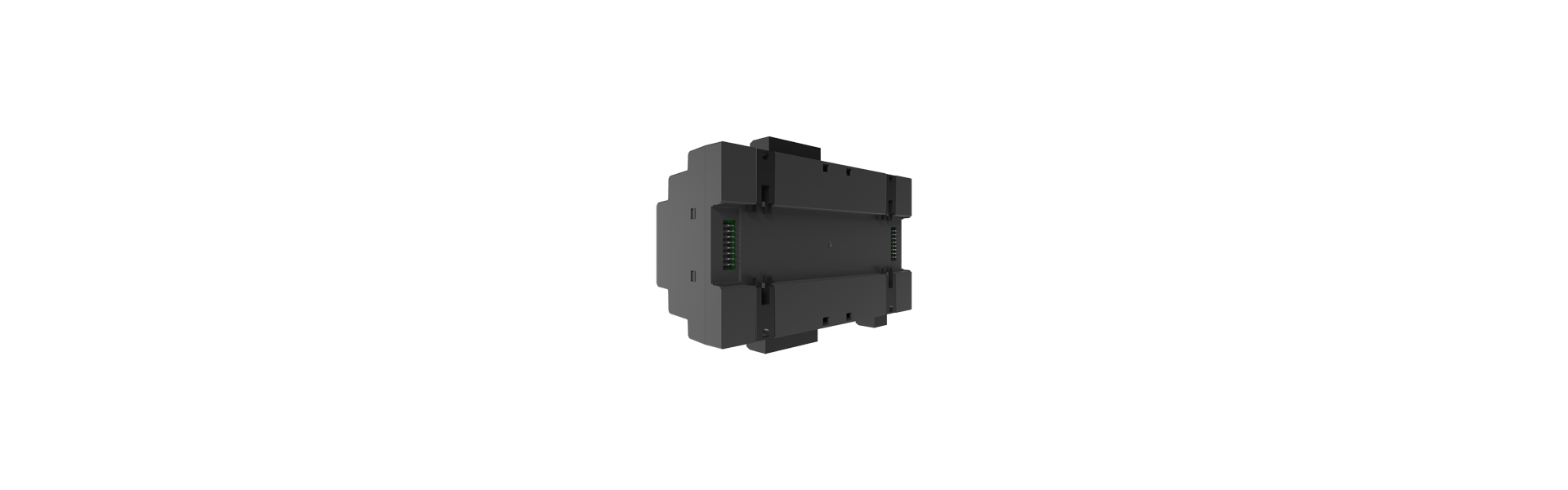

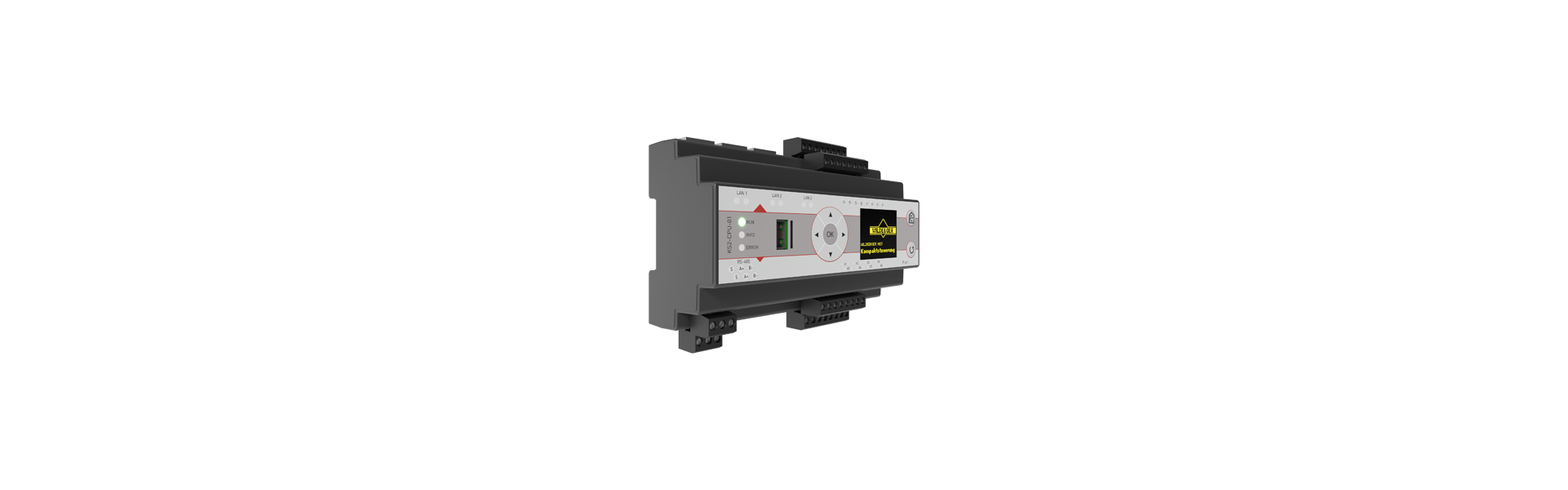

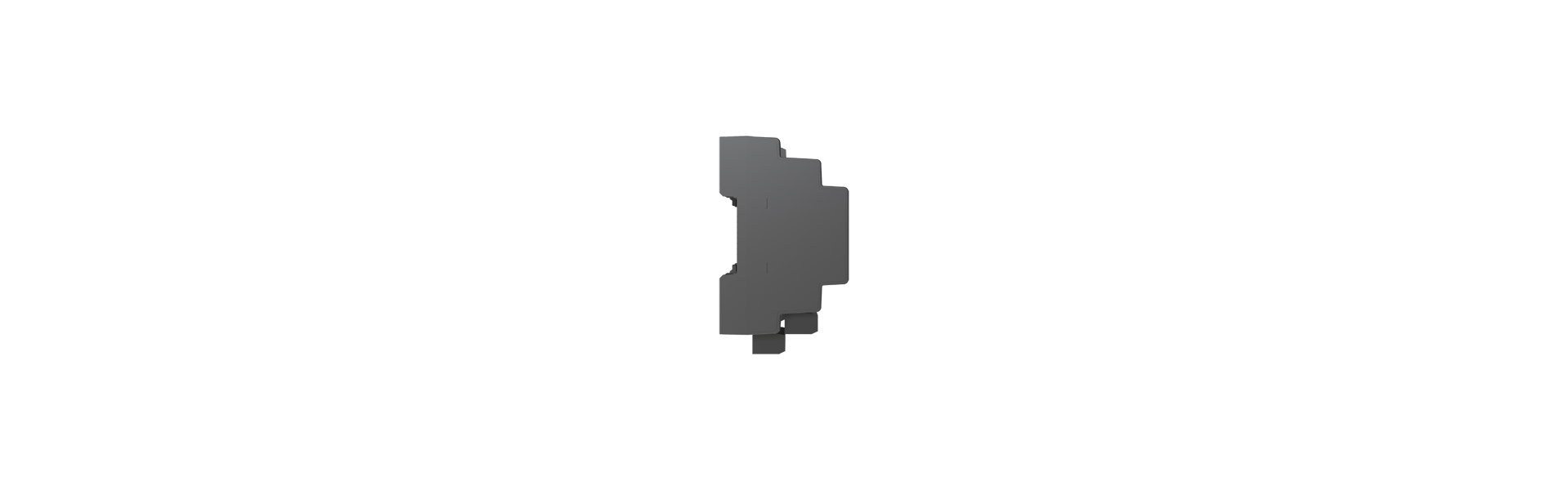

Product afbeeldingen
Optionele accessoires
Twee DIN-rail-connectoren verbinden de perifere bus van de modules met elkaar als ze geïnstalleerd zijn op verschillende DIN-rails. De twee DIN-rail-connectoren worden verbonden met een voorgemonteerde P-Net-kabel.
