VRE1-N Volumenstromregler für niedrige Volumenströme
Elektronische VRE1-N Volumenstromregler eignen sich für die Regelung niedriger, variabler und konstanter Volumenströme. Ab einer Strömungsgeschwindigkeit von 0,8 m/s werden diese mit hoher Genauigkeit ausgeregelt. Das durch die Regler bereitgestellte Effizienzsignal dient der Optimierung der Ventilatordrehzahl und leistet somit einen Nachhaltigkeitsbeitrag.
Technische Details
- Volumenstrommessung über Differenzdruck und Klappenstellung
- Messung des Luftvolumenstroms direkt an der Klappe
- Effizienzsignal zur Optimierung der Ventilatordrehzahl
- In jeder Position für konstante und variable Volumenströme einsetzbar
- Wartungsfreie Konstruktion
- EPD (Environmental Product Declaration)
- Hygienezertifikat
Deklarationen & Nachweise
Produktinformationen
VRE1-N sind elektronische Volumenstromregler zur Regelung niedriger Volumenströme ab 0,8 m/s. Innerhalb eines Druckbereiches von 20 Pa – 600 Pa regeln sie variable und konstante Volumenströme in der Zu- und Abluft einer raumlufttechnischen Anlage präzise aus.
Ihre wartungsfreie Konstruktion, der mögliche lageunabhängige Einbau und die komfortable Einstellung mittels Displays garantieren einfachste Handhabung. Das Gehäuse eines VRE1-N Volumenstromreglers besteht aus verzinktem Stahlblech.
Energieeffizienz durch Ventilatorsteuerung
Bei den elektronischen Volumenstromreglern VRE1 rund und VKE1 eckig setzte Wildeboer einen neuen Standard. So wurde das Messverfahren zur Ermittlung des Volumenstrom mithilfe der Gesamtdruckdifferenz über das Klappenblatt in Verbindung mit einem Kennfeld und dem Klappenblattwinkel zum ersten Mal durch Wildeboer am Markt platziert. Eben dieses Messverfahren findet auch beim VRE1-N Anwendung. Darüber hinaus stellt der Volumenstromregler ein Effizienzsignal zur Verfügung, das zur Optimierung der Ventilatordrehzahl dient. Die automatische Rückmeldung des Reglers zur Effizienz seines Betriebspunktes kann bei Nutzung des Signals helfen, die Lüftungsanlage energetisch zu optimieren.
Regelgenauigkeit Volumenstromregler VRE1-N
Als Regelgröße des Volumenstromreglers dient die Gesamtdruckdifferenz über das Klappenblatt kombiniert mit dem Klappenblattwinkel. Im Zusammenspiel mit einer verlustfreien Übertragung des Drucksignals sorgt das Messverfahren über den gesamten Druckbereich des Reglers für eine sehr hohe Regelgenauigkeit des Volumenstroms.
Die Abweichung beträgt nur etwa ±5 % bis ±15 % des Sollvolumenstroms. Die Volumenstrombereiche des VRE1-N Volumenstromreglers von Wildeboer betragen mindestens 1 : 10, bezogen auf Vmin bis Vmax.
Dichtheitsklassen
Das Gehäuse des VRE1-N Volumenstromreglers verfügt nach DIN EN 1751 über die Dichtheitsklasse C, die Leckage über das Absperrklappenblatt liegt größenabhängig in Dichtheitsklasse 3 oder 4 ab DN160 – DN400.
Betriebsmodi
- Konstant
- Variabel mit Führungssignalen 0 – 10 V, 2 – 10 V und 2 – 8 V.
- 4-Punkt
- Zwangssteuerungen des Klappenblatts für die Positionen "offen" und "geschlossen"
Produktkennzeichnungen
VRE1-N Volumenstromregler verfügen außerdem über eine Umwelt-Produktdeklaration (EPD) sowie sind mit einem Hygienezertifikat eines unabhängigen Prüfinstituts gekennzeichnet.
Optionen für den Wildeboer VRE1-N
- SRC Rohrschalldämpfer (Längen 600 mm, 900 mm) zur spürbaren Reduktion der Strömungsgeräusche
- VRE1-N Volumenstromregler mit Dämmschale zur thermischen Isolierung und Minderung der Schallabstrahlung
- Voreinstellung der Volumenströme werkseitig
Technische Spezifikationen
Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.
| Nenngröße |
|
| Lippendichtung |
|
| Dämmschale |
|
| Betriebsmodus |
|

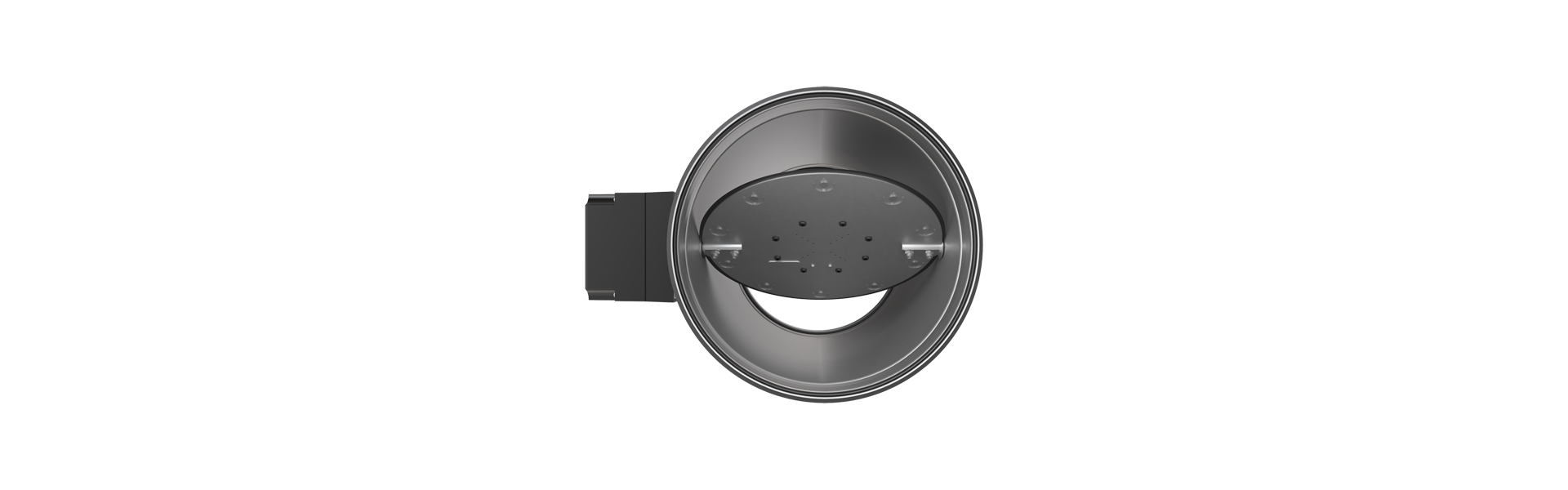

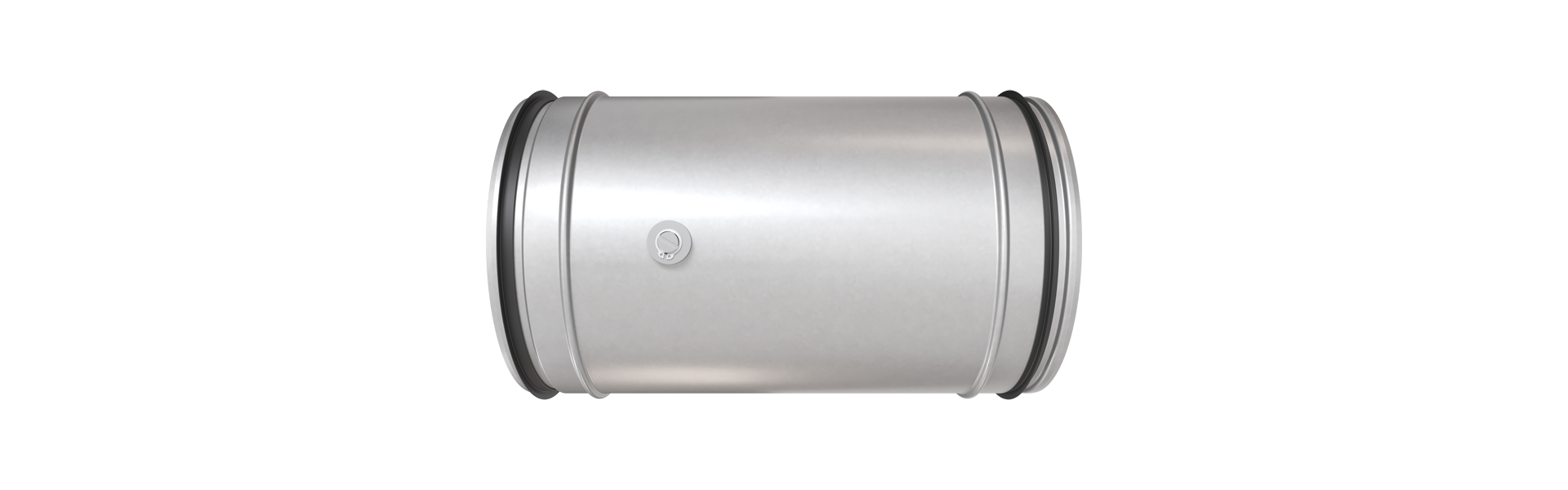

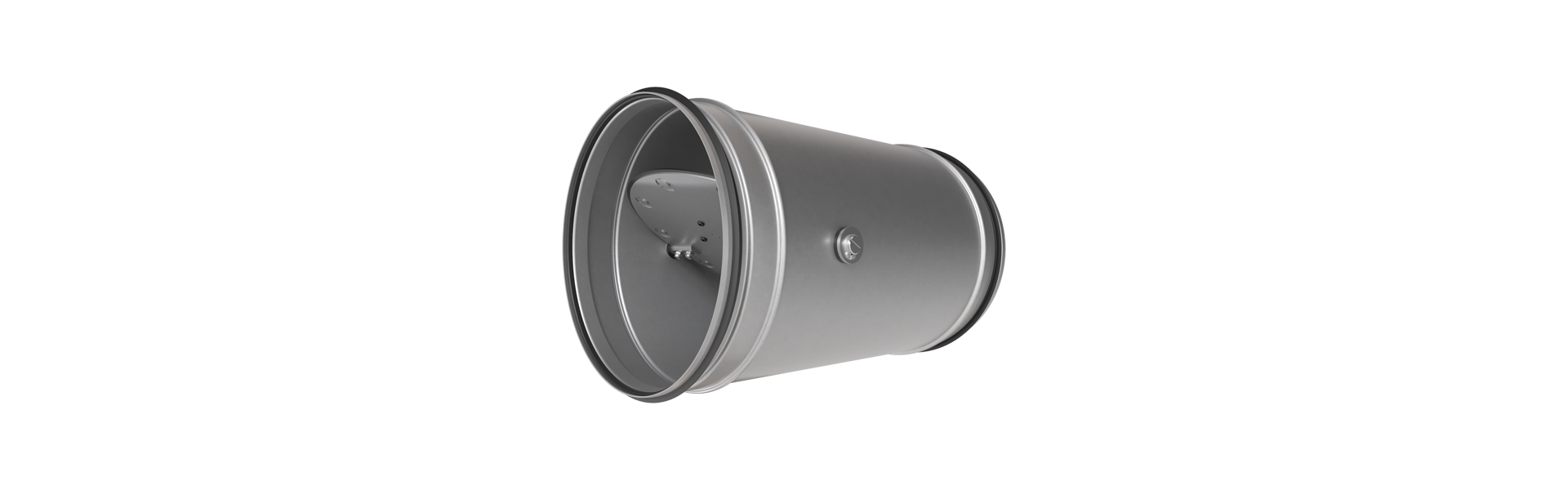

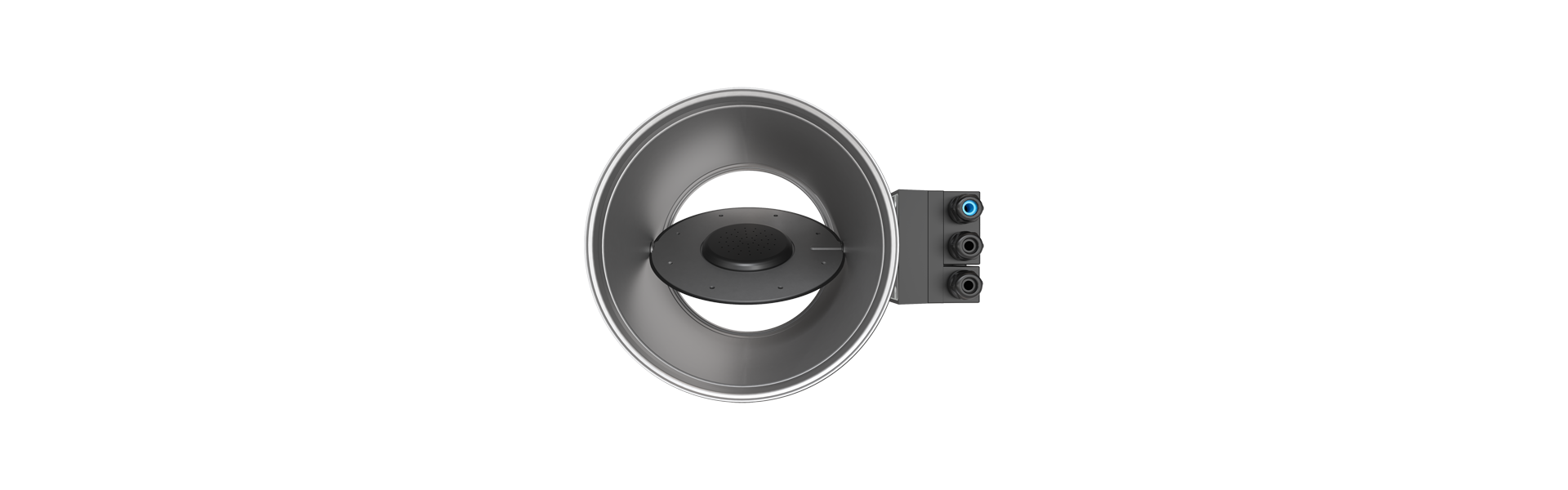

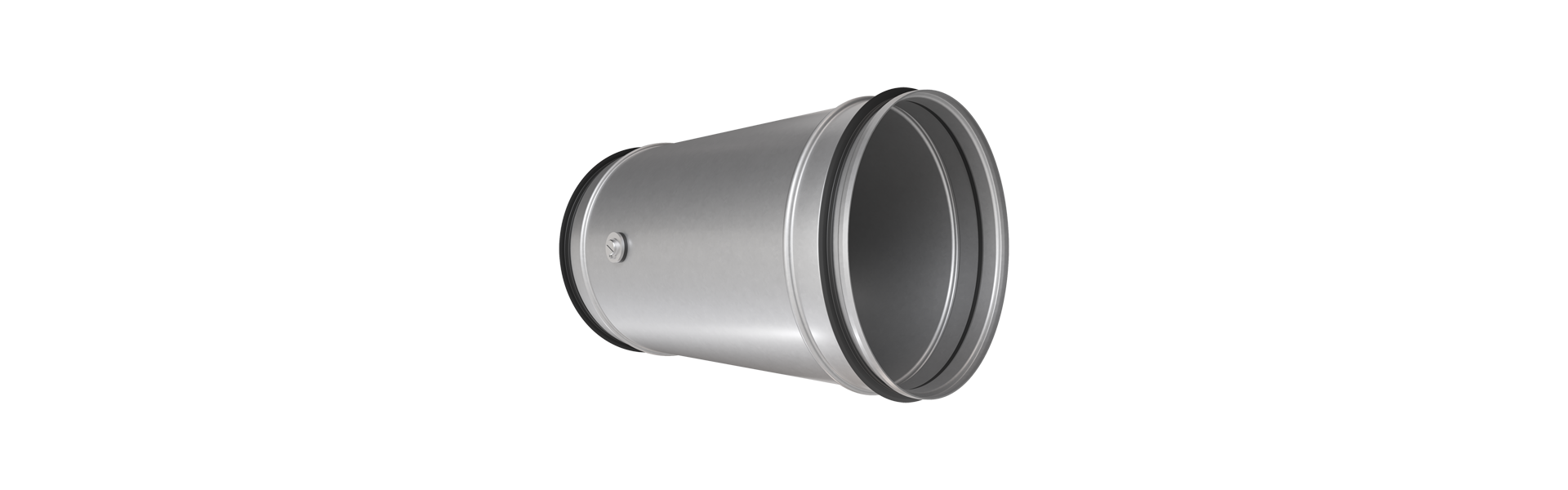

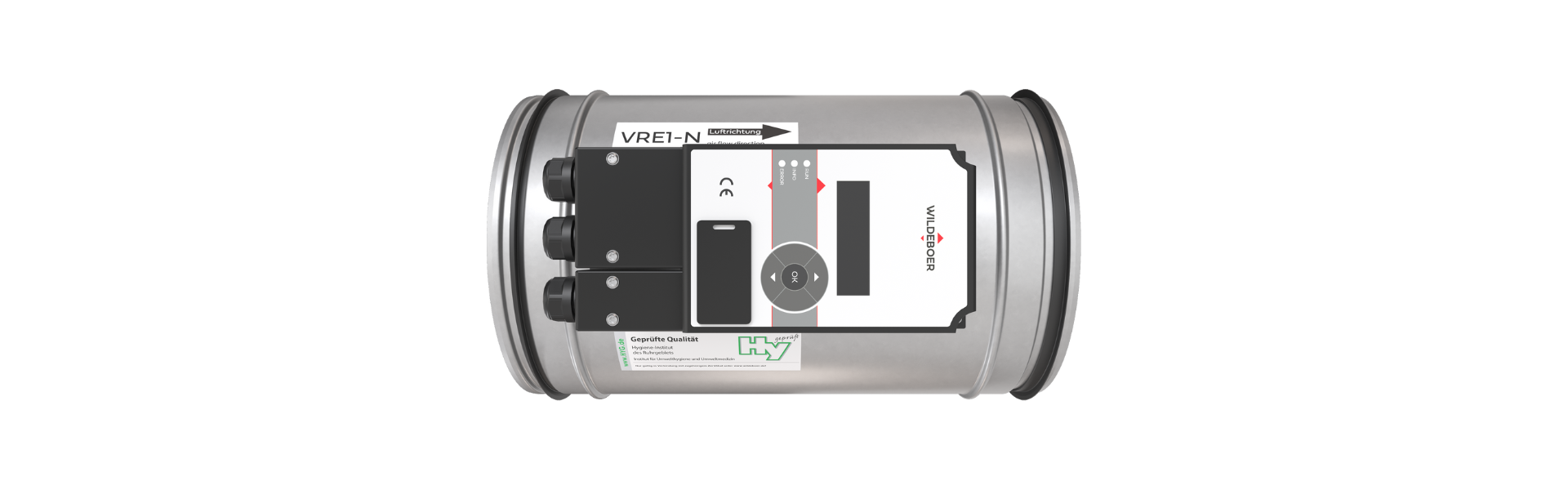

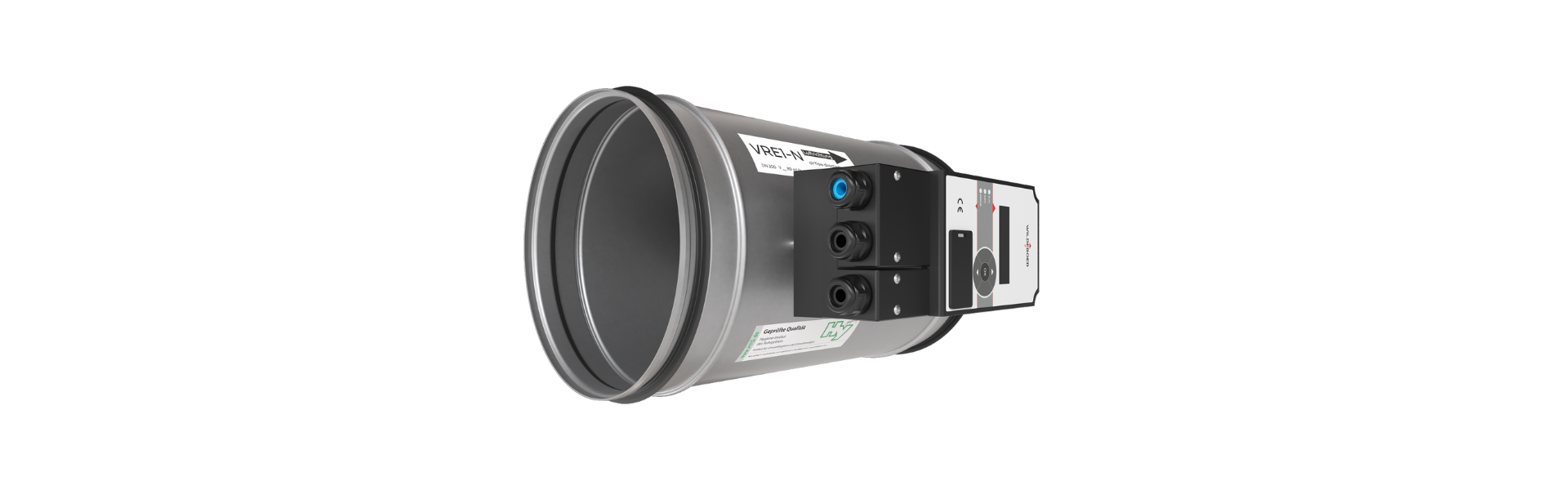

Produktbilder
