JK Jalousieklappe
Die Jalousieklappen JK dienen in Lüftungsanlagen als Drossel- und Absperrklappen. Die Kupplung erfolgt bei gleichläufigen Hohlkörperlamellen mit innen- oder außenliegendem Gestänge und bei gegenläufigen Lamellen nur mit außenliegendem Gestänge. JK Jalousieklappen können auch in sehr großen Baugrößen für Ihre Raumlufttechnischen Anlagen geliefert werden. Die Betätigung kann manuell mit Stellhebel oder motorisch per elektrischem Antrieb erfolgen.
Technische Details
- Drossel- & Absperrklappen für maschinelle Lüftungsanlagen
- Kombination mit Wetterschutzgitter zur Nachströmung möglich
- Einbau zwischen Leitungen, an Wänden, an Decken
- Robuster Aufbau aus verzinktem Stahlblech
- Betätigung mit Stellhebel und manueller Feststellvorrichtung oder elektrischem Antrieb
Produktinformationen
Die Jalousieklappen JK werden in raumlufttechnischen Anlagen als Drossel- und Absperrklappen eingesetzt. Wahlweise bestehen die Lagerbuchsen aus Kunststoff oder aus Messing. Der 180 mm bzw. 120 mm lange Rahmen besitzt einen angekanteten Anschlussflansch.
Hohlkörperlamellen, Kupplungsgestänge
Die Hohlkörperlamellen sind strömungsgünstig profiliert, verfügen über verzinkte Antriebsachsen und sind über ein außenliegendes Gestänge gegenläufig gekuppelt. Alternativ kann ein innen oder außen liegendes Gestänge die Lamellen gleichläufig kuppeln.
Einbau Jalousieklappe JK
Die Jalousieklappe eignet sich zum Einbau zwischen Leitungen, an Wänden oder an Decken.
Stellhebel, Antriebe

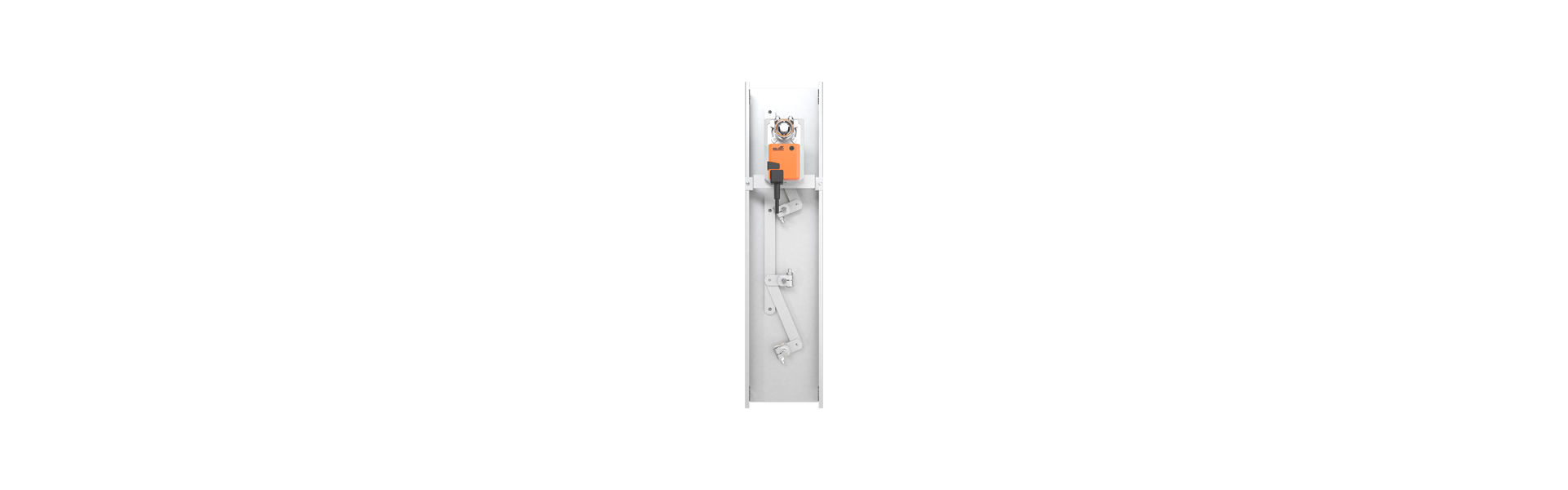

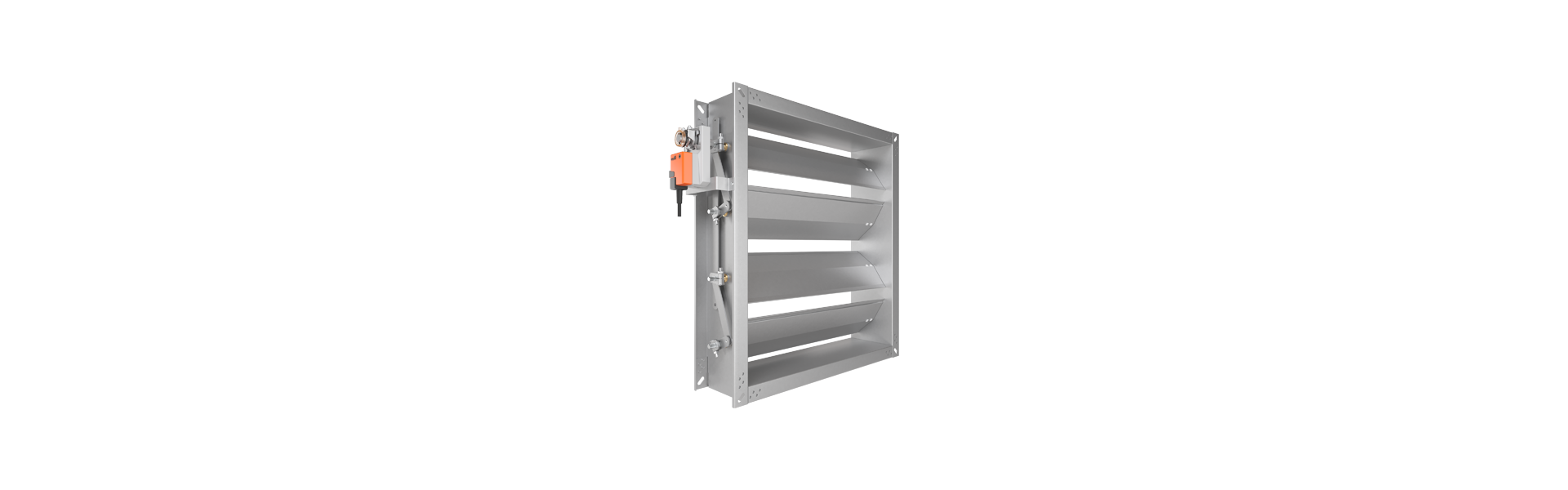

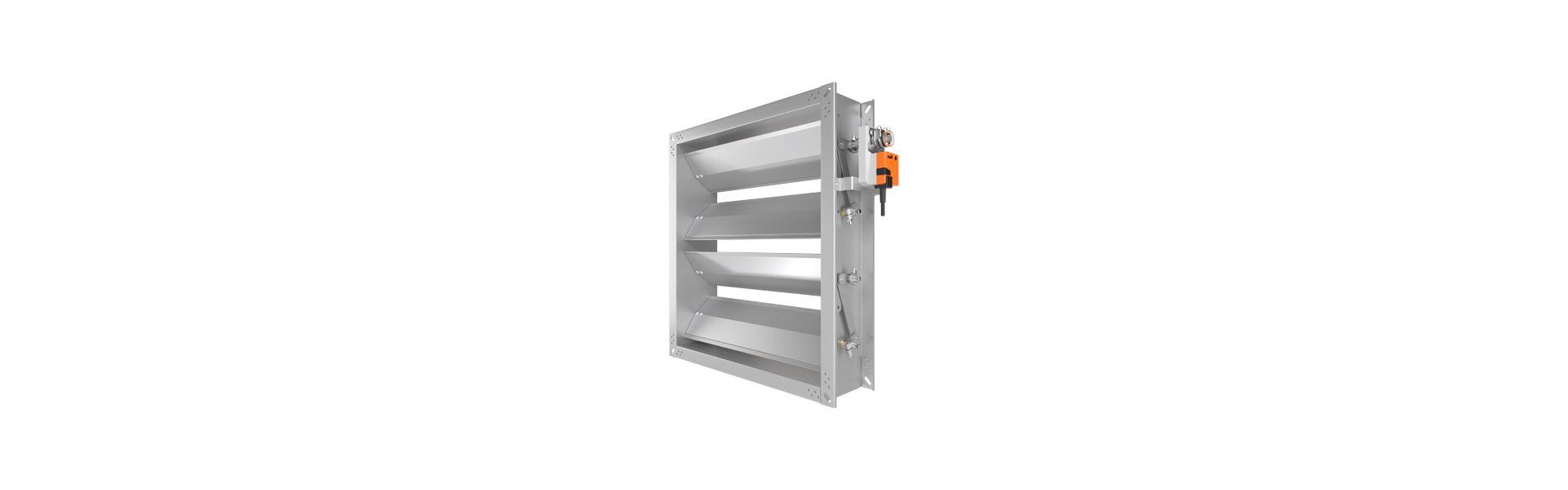

Die Betätigung erfolgt über Stellhebel und manuelle Feststellvorrichtung oder mittels elektrischem Antrieb. Antriebe stehen reversierbar oder als Federrücklaufantriebe zur Verfügung.
Dimensionen
JK Jalousieklappen sind in den Größen (B x H) 200 mm x 180 mm bis 2.000 mm x 1.995 mm erhältlich.
Option
Kombination JK Jalousieklappe mit unseren Wetterschutzgittern W, AW und AWE werkseitig
Technische Spezifikationen
Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.
| Breite |
|
| Höhe |
|
| Lamellenlaufrichtung |
|
| Einbaurahmen |
|
| Lagermaterial |
|
| Baulänge |
|

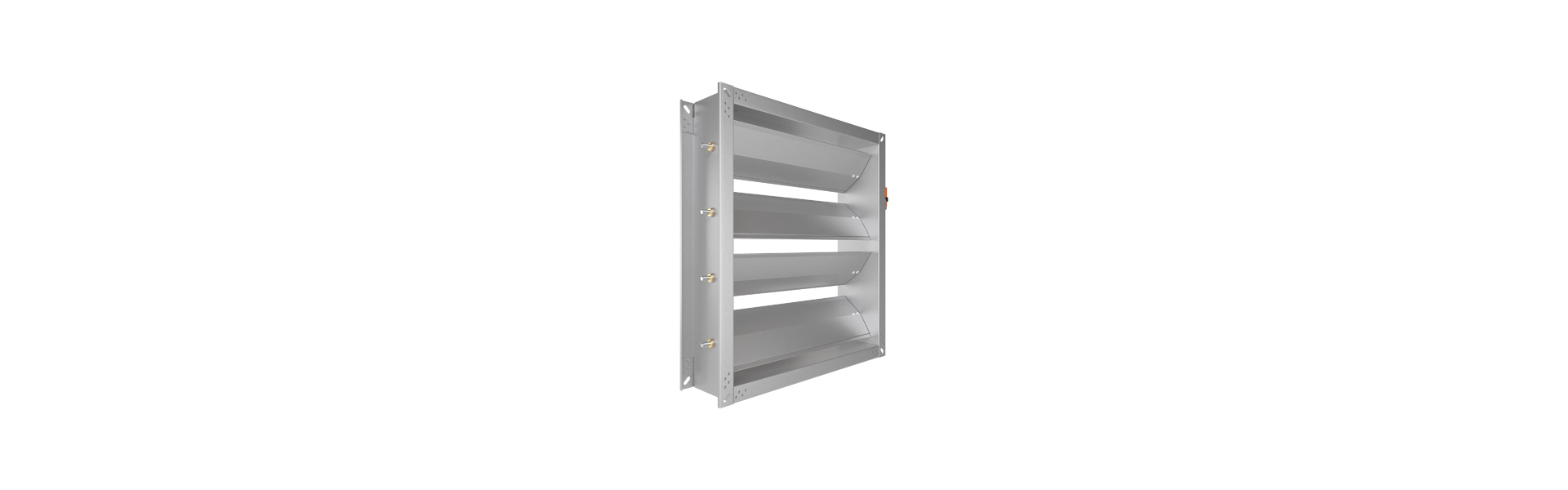

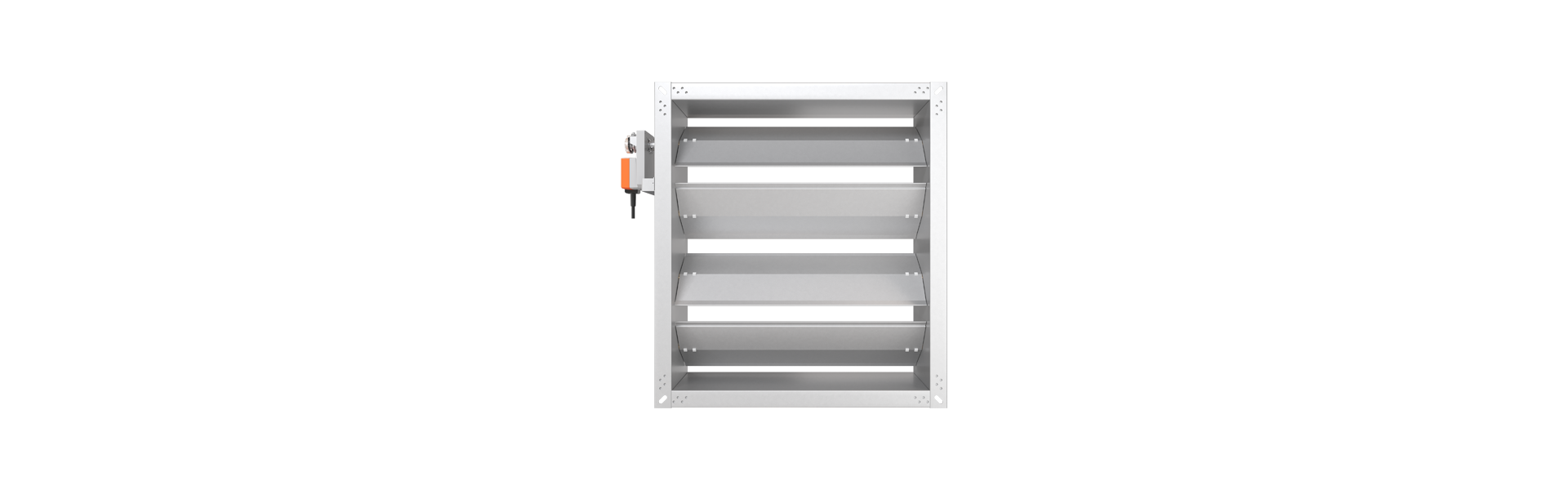

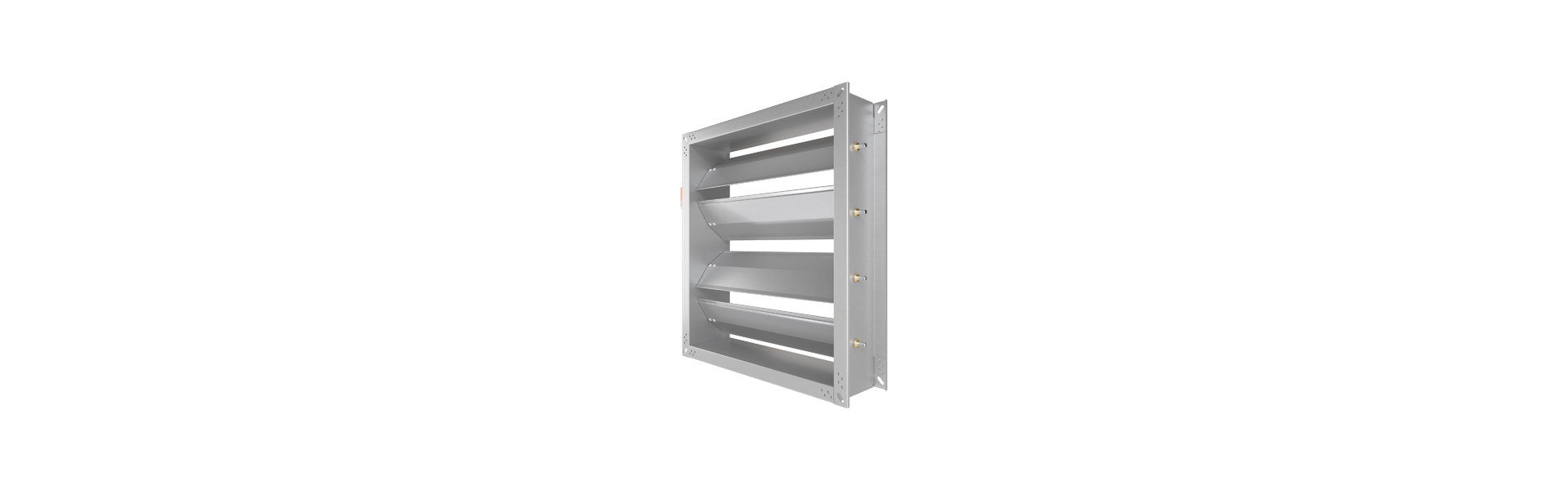

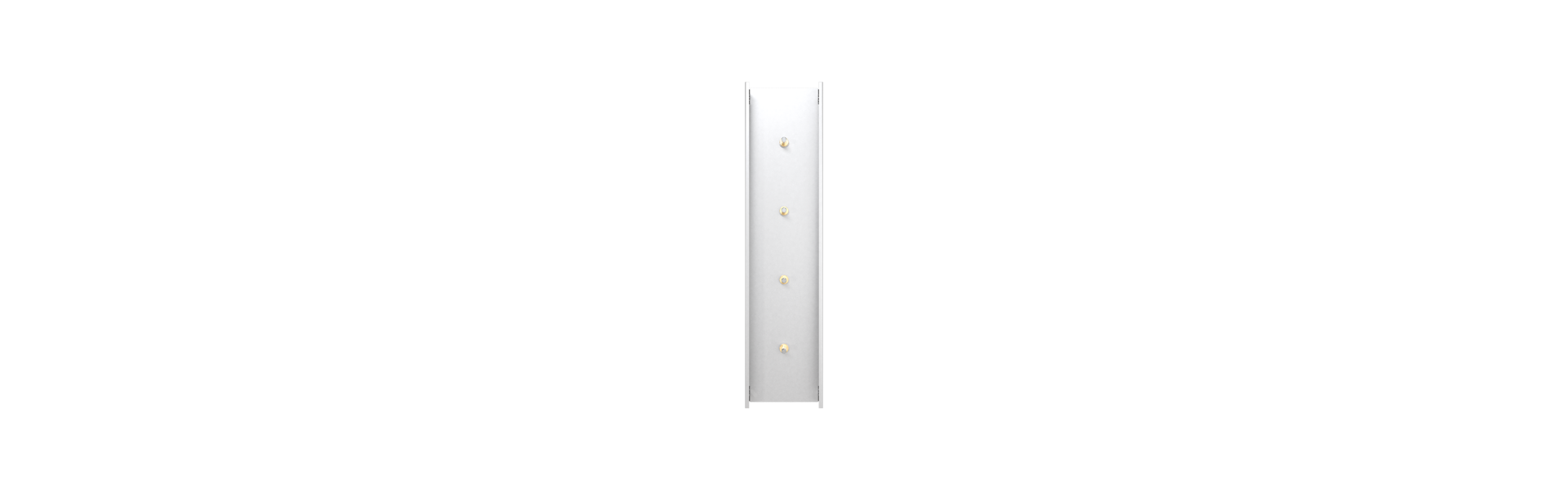

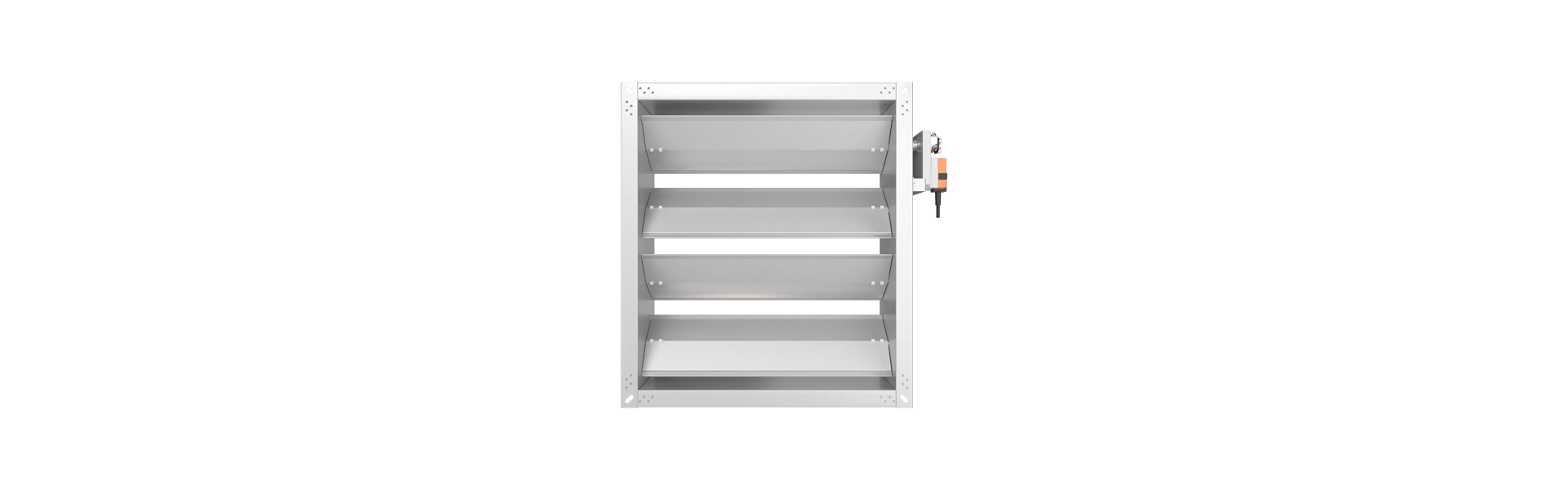

Produktbilder
