JKS Jalousieklappe
Jalousieklappen JKS eignen sich für den Einsatz als Drossel- und Absperrklappen. Sie sind wartungsfrei und besitzen eine besonders strömungsgünstige Gehäusegeometrie für niedrigste Druckverluste. Die Lamellenkupplung erfolgt im Gegen- oder Gleichlauf mittels Getriebe und außen liegendem Gestänge mit vollständig geschützter Einhausung.
Technische Details
- Drossel- und Absperrklappen für Luftvolumenströme in raumlufttechnischen Anlagen
- Dichtheitsklassen nach DIN EN 1751 Gehäuse C, über die Lamellen als Absperrklappe wird die Leckageklasse 1 erreicht
- Lamellenkupplung im Gleich- und Gegenlauf verfügbar
- Vollständig eingehaustes Gestänge
- Größen (B x H): 200 mm x 100 mm bis 1200 mm x 1500 mm
- Breite in 1 mm- und Höhe in 5 mm-Schritten wählbar
- Hygienezertifikat
Deklarationen & Nachweise
Produktinformationen
Unsere Jalousieklappen JKS eignen sich für den Einsatz als Drossel- und Absperrklappen. Sie werden in raumlufttechnischen (RLT) Anlagen verwendet, um Volumenströme zu regulieren, Lüftungskanäle abzusperren, oder Drücke zwischen einzelnen Kanalsträngen abzugleichen.
Energieeffizienz
Die Produkte besitzen eine spezielle Gehäusegeometrie, die dazu führt, dass der Widerstand gegen den Luftstrom minimal ist. Dies ist wichtig, um den Energieverbrauch in Lüftungsanlagen zu minimieren.
Dichtheitsklassen Jalousieklappen JKS
Das Gehäuse bietet nach DIN EN 1751 die Dichtheitsklasse C, über die Lamellen als Absperrklappe wird die Leckageklasse 1 erreicht.
Hohlkörperlamellen, Kupplungsgestänge
Die Kontur der Hohlkörperlamellen geht fließend in die stirnseitig angebrachten elastischen Dichtungen über und bietet damit beste Voraussetzungen für ein optimales Strömungsverhalten. Die Kupplung der Lamellen erfolgt wahlweise im Gegen- oder Gleichlauf. Das außenliegende Gestänge ist vollständig eingehaust.
Ihr hochflexibles Größenspektrum und die elliptischen Lamellen bieten eine optimale Anpassung an die Lüftungskanäle bei sehr geringen Strömungsgeräuschen.
Lamellenausrichtung Jalousieklappe JKS
Die Jalousieklappen können mit waagerechter und senkrechter Lamellenausrichtung eingebaut werden. Ein Mehrfacheinbau über- und nebeneinander ist zudem möglich.
Dimensionen
Die Jalousieklappe JKS ist in den Breiten 200 mm bis 1.200 mm bei 1 mm Rasterung und in den Höhen 100 mm bis 1.500 mm bei 5 mm Rasterung bestellbar.
Die Gehäuserahmen sind 120 mm lang und besitzen abgekantete Anschlussflansche. Alle Breiten- und Höhenmaße sind kombinierbar. Zwischenmaße außerhalb des im JKS-Jalousieklappen Handbuch angegebenen Rasters sind möglich.
Stellungsanzeige
Die Antriebs- und Lagerachsen aus Edelstahl werden von Lagerbuchsen aus Messing aufgenommen und gewährleisten höchste Betriebssicherheit auch bei hohen Temperaturen. Jalousieklappen JKS verfügen zudem über eine außen liegende Stellungsanzeige. Diese Anzeige ermöglicht es, die Stellung der Lamellen von außen leicht wahrzunehmen und zu überprüfen.
Antriebe
Die JKS Jalousieklappen sind mit elektrischem Antrieb lieferbar. Die Antriebe stehen mit folgenden Eigenschaften zur Verfügung:
- Reversierbar
- Stetig regelnd
- Notstellend
- Schnelllaufend
Produktkennzeichnung
Die Jalousieklappen JKS sind mit einem Hygienezertifikat eines unabhängigen externen Prüfinstituts versehen.
Optionen
- Ausrüstung von einem oder zwei Hilfsschaltern möglich
- Mauereinbaurahmen und Gegenflansche aus verzinktem Stahlblech
Technische Spezifikationen
Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.
| Breite |
|
| Höhe |
|
| Lamellenlaufrichtung |
|
| Wirkrichtung Federrücklauf |
|
| Endschalter |
|
| Einbaurahmen |
|
| Lagermaterial |
|
Gebäudetechnik mit Wildeboer
Bei Wildeboer bieten wir eine breite Palette von Produkten im Bereich Brandschutz und Lüftungstechnik . Die JKS Jalousieklappe ist dabei ein wichtiger Bestandteil zur Regulierung von Luftströmungen bei Lüftungskanälen oder -systemen.
Egal, ob Sie Fragen zu Schallschutz , Luftverteilung oder Brandschutz haben – zögern Sie nicht, uns zu kontaktieren. Unsere kompetenten Mitarbeiterinnen und Mitarbeiter stehen Ihnen zur Verfügung, um Sie ausführlich über unsere Produkte zu informieren, die entsprechenden Vorschriften zu erläutern und Ihre Anfragen zu beantworten. Ihr Gebäude und Ihre Sicherheit sind uns wichtig, und wir sind stets bestrebt, Ihnen die besten Lösungen für Ihre Bedürfnisse anzubieten.

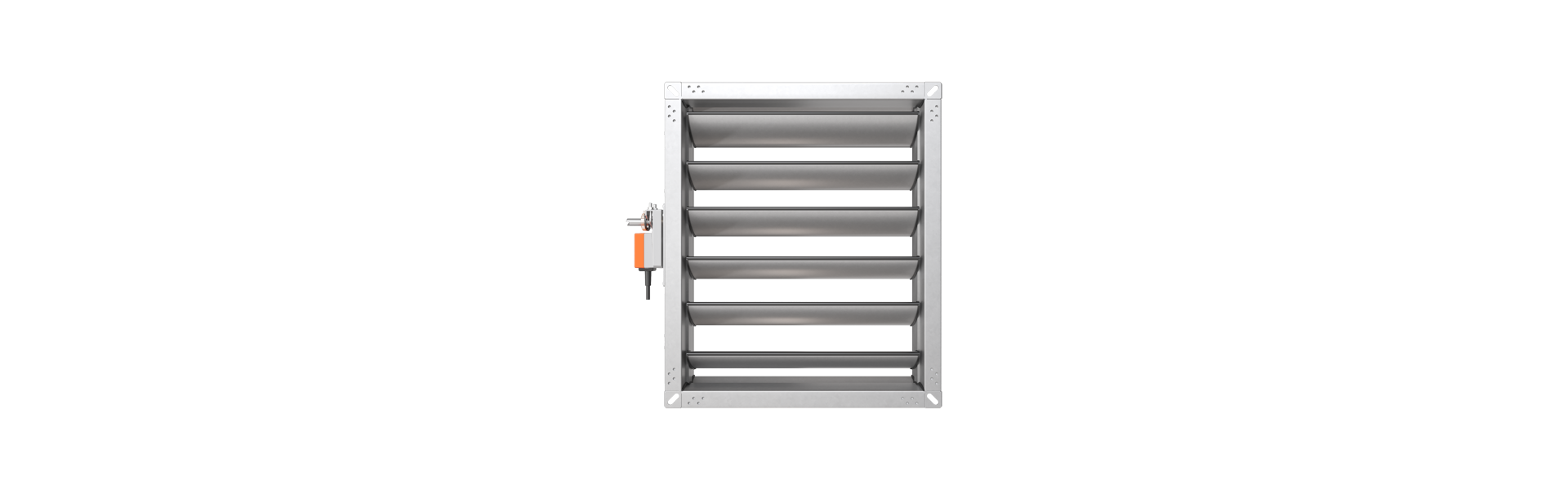

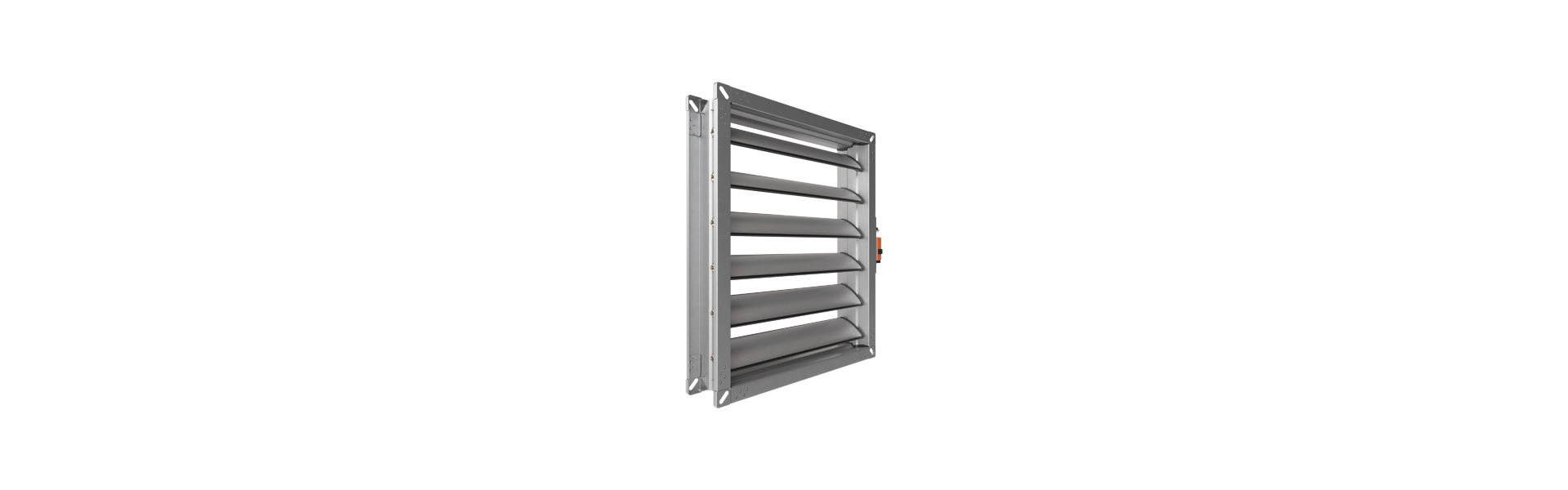

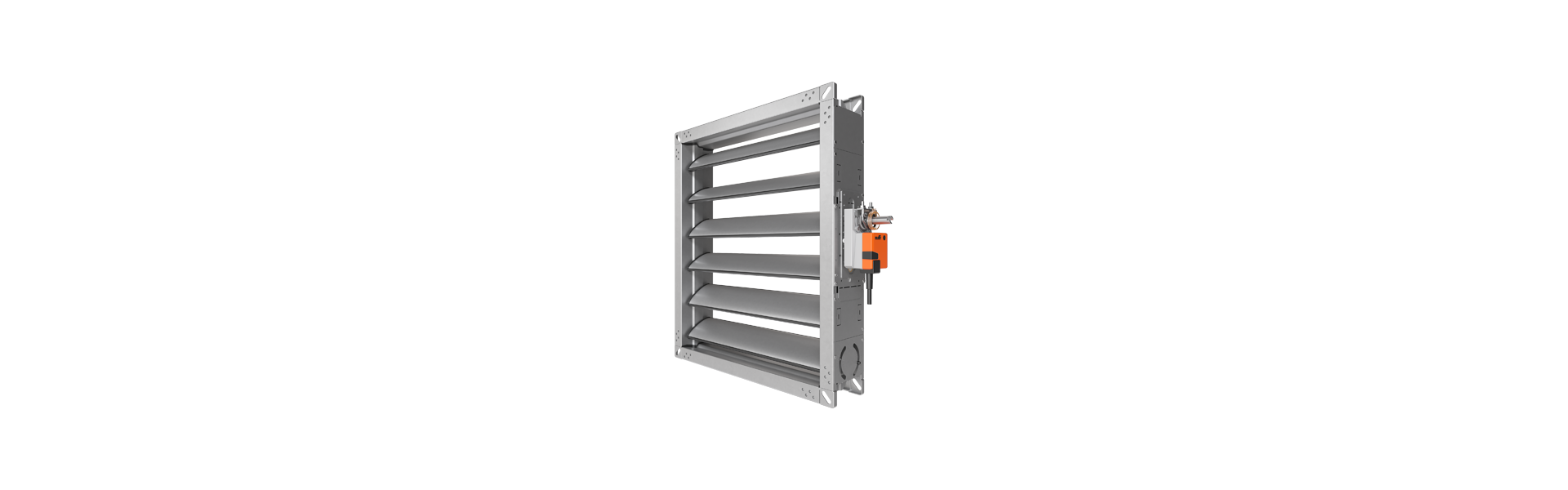

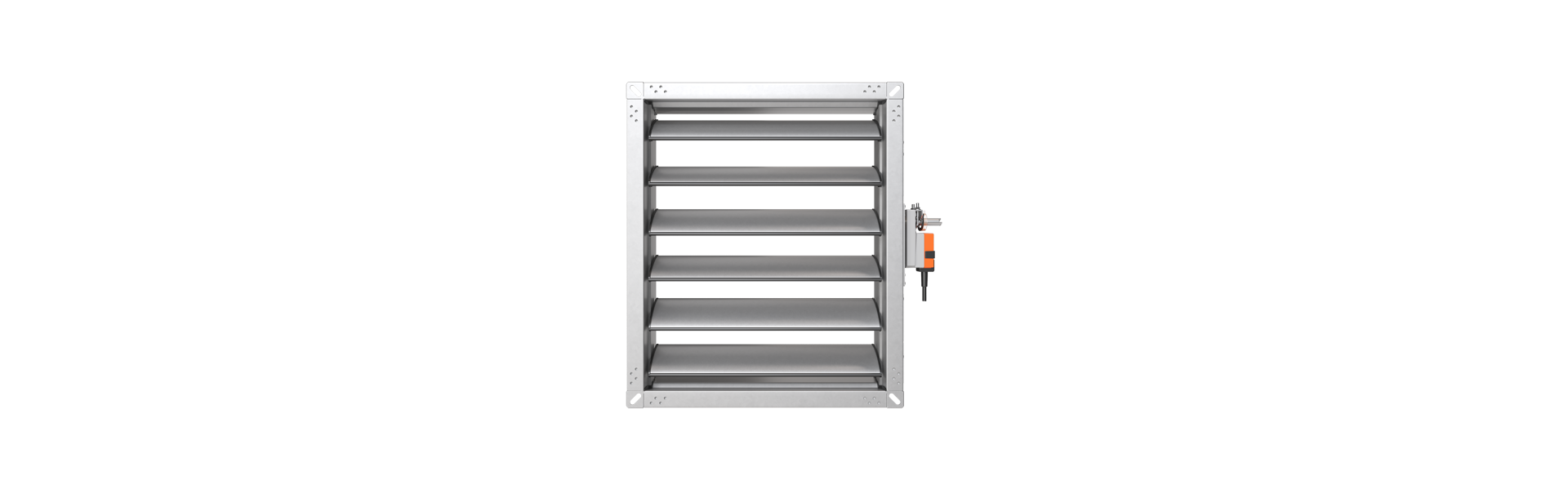

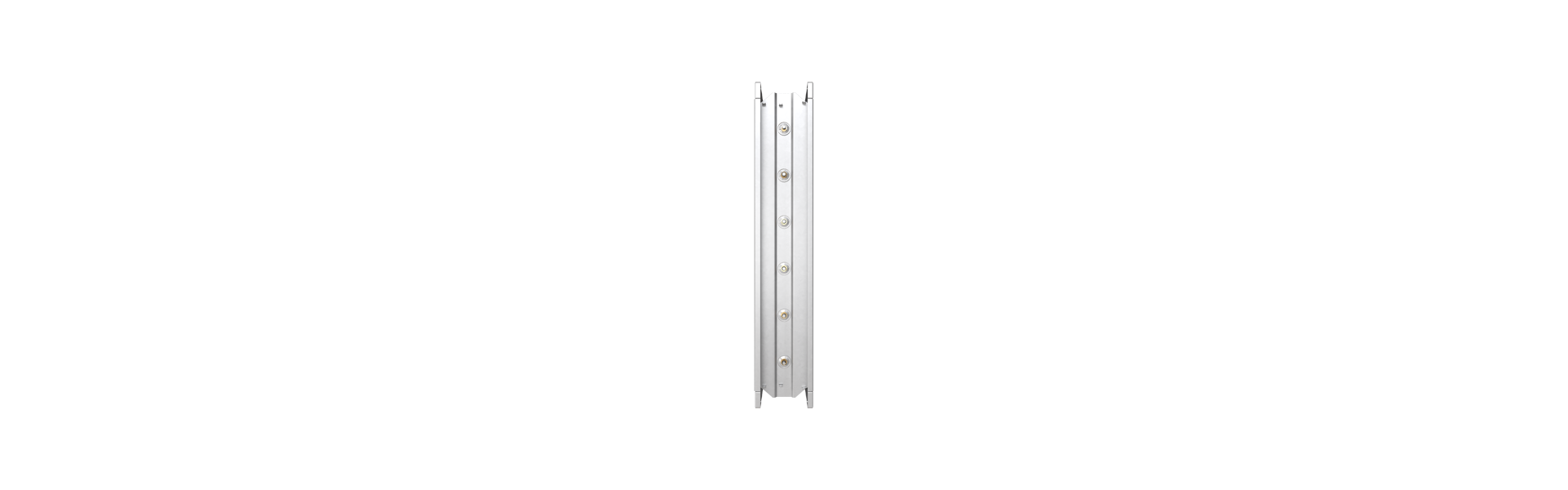

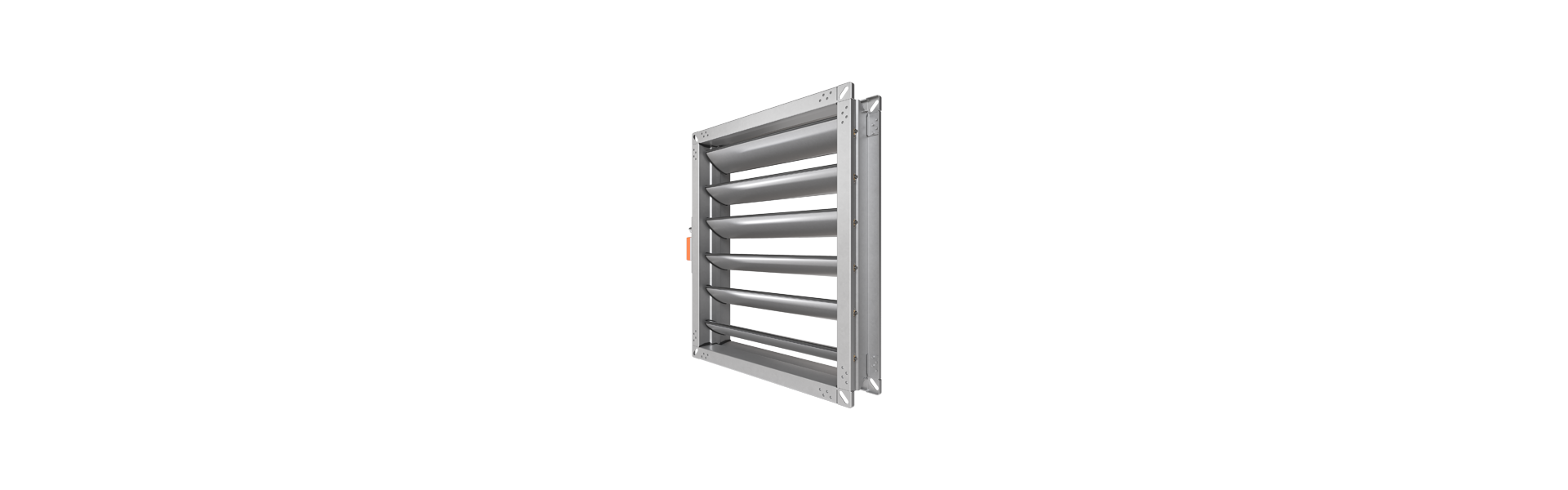

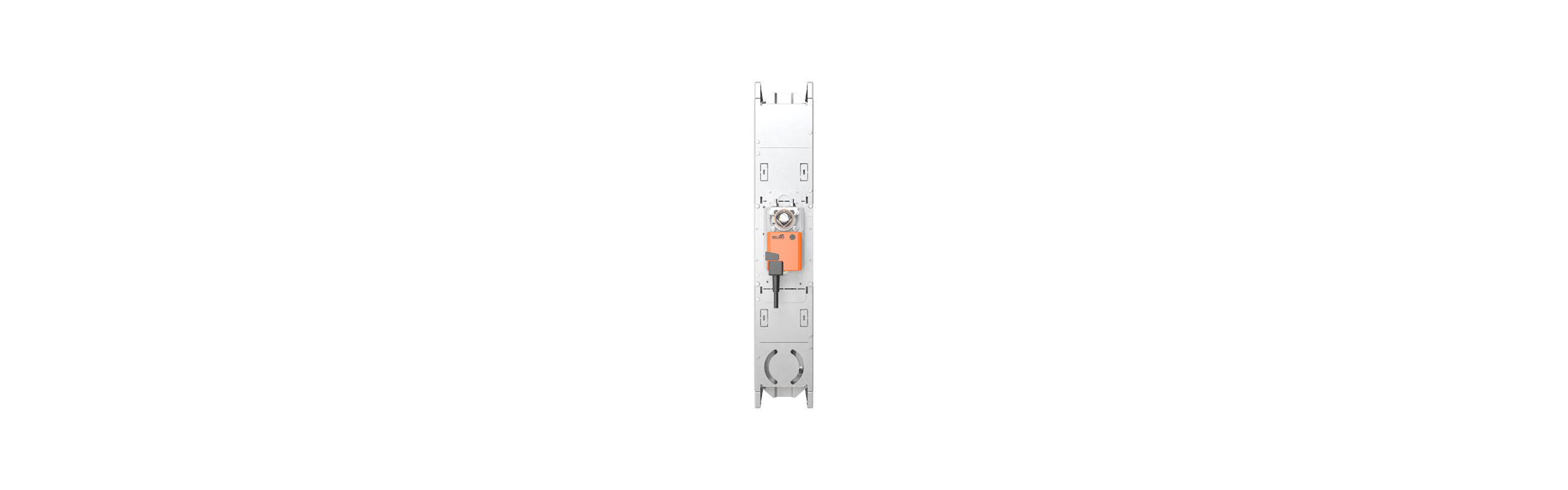

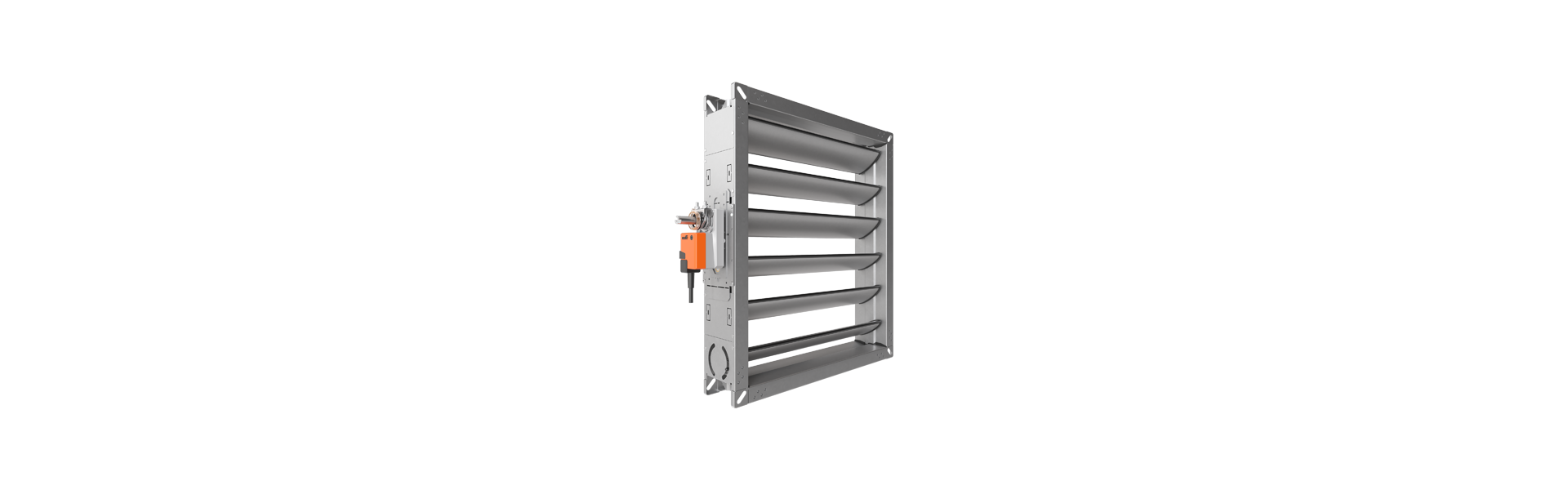

Produktbilder
