JL Jalousieklappe
Die Jalousieklappen JL werden als luftdichte Drossel- und Absperrklappen in Raumlufttechnischen Anlagen mit kleinsten Leckagen eingesetzt. Ihre Hohlkörperlamellen sind über ein außenliegendes Gestänge gegenläufig gekuppelt. Die JL Jalousieklappe kann für Ihre Lüftungsanlage auch in sehr großen Baugrößen geliefert werden. Die Betätigung erfolgt durch Stellhebel oder über das Einstellen mit elektrischem Antrieb.
Technische Details
- Drossel- & Absperrklappen für Luftvolumenströme in Lüftungsanlagen
- Luftdichte Jalousieklappe nach DIN 1946-4
- Hohlkörperlamellen strömungsgünstig profiliert, abgedichtet und gegenläufig gekuppelt
- Besonders geeignet zum Einbau in Krankenhäusern
- Betätigung: manuell mit Stellhebel, elektrischen Antrieb
- Hygienezertifikat vorhanden
Deklarationen & Nachweise
Produktinformationen
Die Jalousieklappen JL finden Anwendung als Drossel- und Absperrklappen in raumlufttechnischen Anlagen mit geringsten Leckagen. Sie ist mit einem 180 mm langen Rahmen mit angekanteten Anschlussflanschen ausgestattet.
Dichtheitsklassen Jalousieklappe JL
Die Jalousieklappe weist eine Leckageklasse 4 für das Klappenblatt nach DIN EN 1751 bei 100 [Pa] statischer Druckdifferenz auf. Ihr Gehäuse weist nach dieser Norm die Leckageklasse C auf.
Hohlkörperlamellen, Kupplungsgestänge
Die Hohlkörperlamellen der Jalousieklappe JL sind abgedichtet und über ein außenliegendes Gestänge gegenläufig gekuppelt. Die Lagerung der Lamellen erfolgt in speziellen Buchsen aus Messing.
Stellhebel, Antriebe
Die Betätigung ist mit Stellhebel oder alternativ durch elektrischen Antrieb, entweder reversierbar oder federrücklaufend, möglich.
Dimensionen Jalousieklappe JL
Das Produkt zeichnet sich dadurch aus, dass es angepasst an die Bedürfnisse Ihrer Lüftungsanlage auch in sehr großen Baugrößen geliefert werden kann. JL Jalousieklappen sind in den Größen (B x H) 200 mm x 180 mm bis 2.000 mm x 1.995 mm erhältlich.
Produktkennzeichnung
Das Produkt JL Jalousieklappe ist mit einem Hygienezertifikat eines unabhängigen externen Prüfinstituts gekennzeichnet.
Option
Werkseitige Kombination aus JL Jalousieklappe mit Wetterschutzgittern W, AW und AWE
Technische Spezifikationen
Nicht alle hier aufgeführten Variantenwerte sind miteinander kombinierbar. Nutzen Sie unseren Wildeboer-Konfigurator zur einfachen Überprüfung der Ausführungsmöglichkeiten.
| Breite |
|
| Höhe |
|
| Einbaurahmen |
|
| Lagermaterial |
|

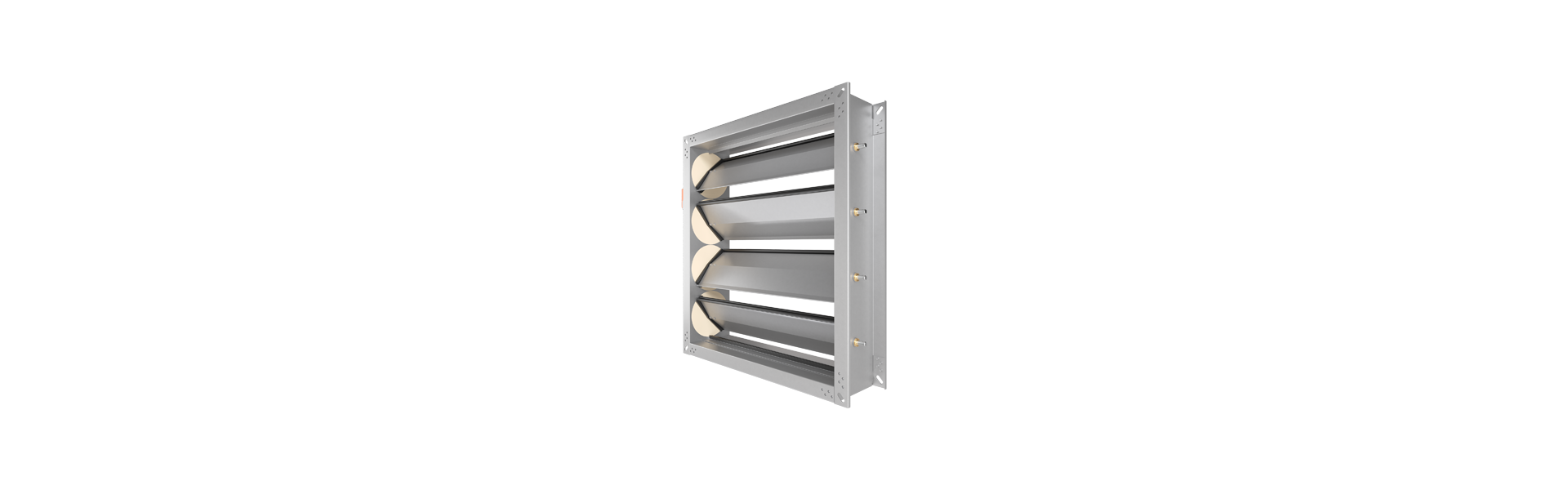

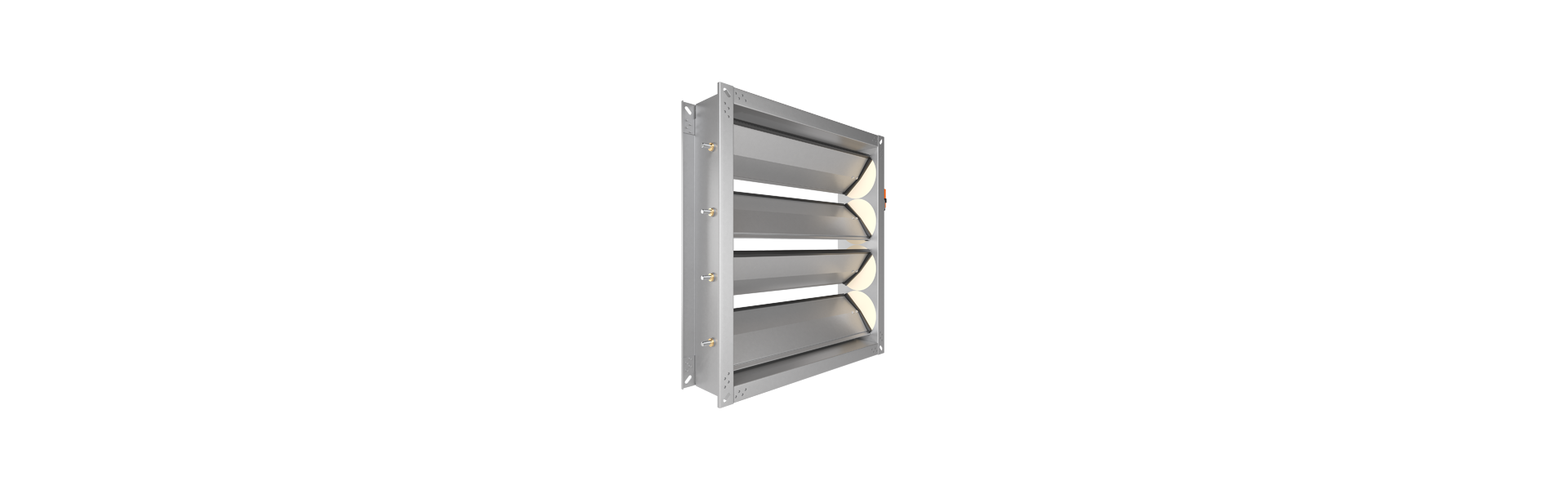

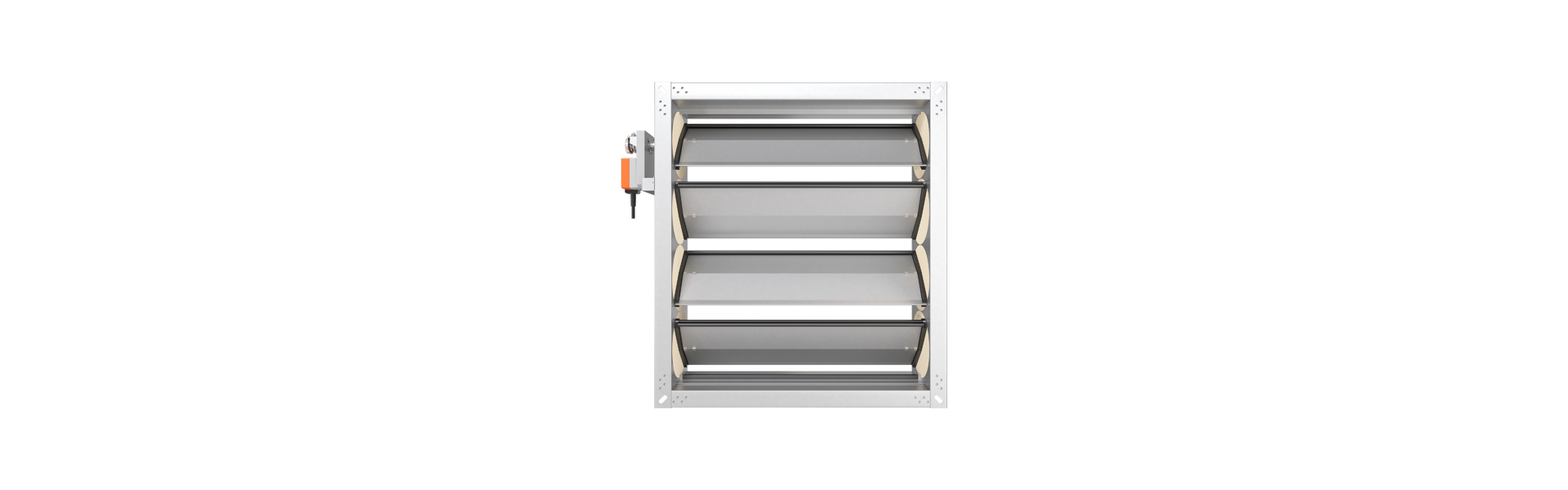

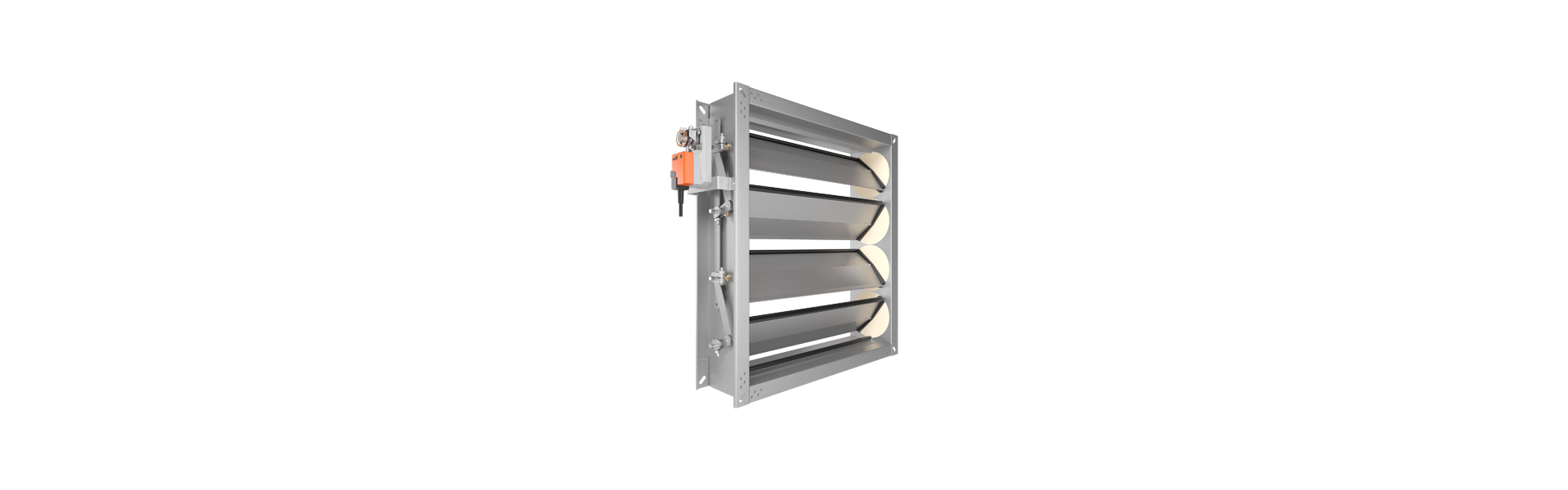

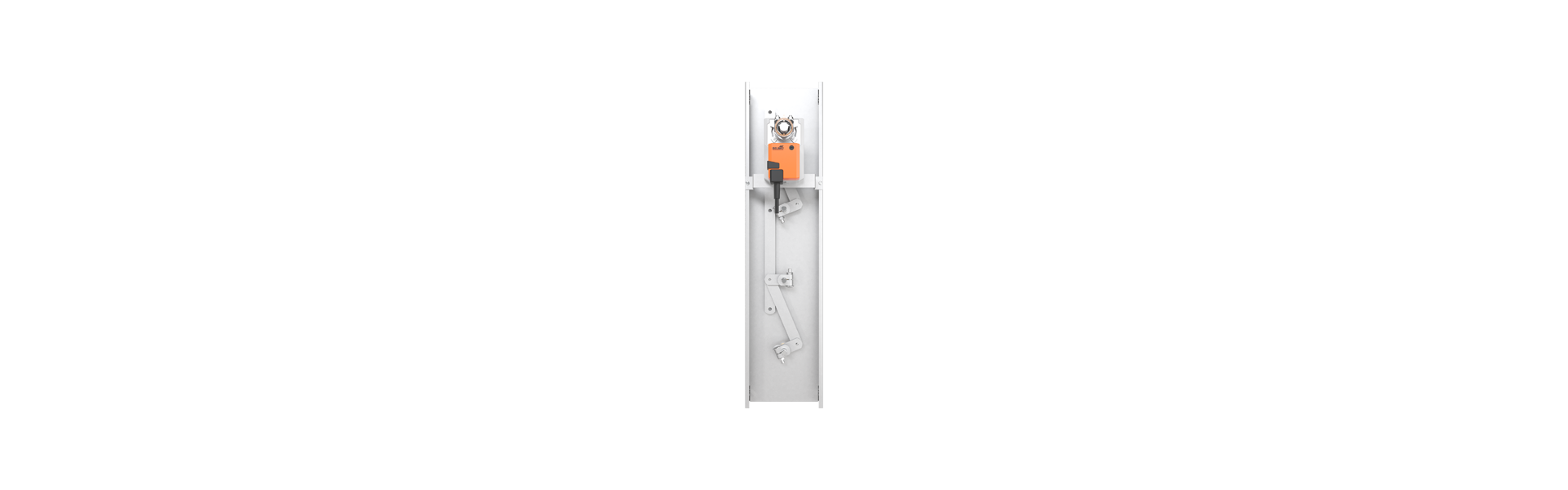

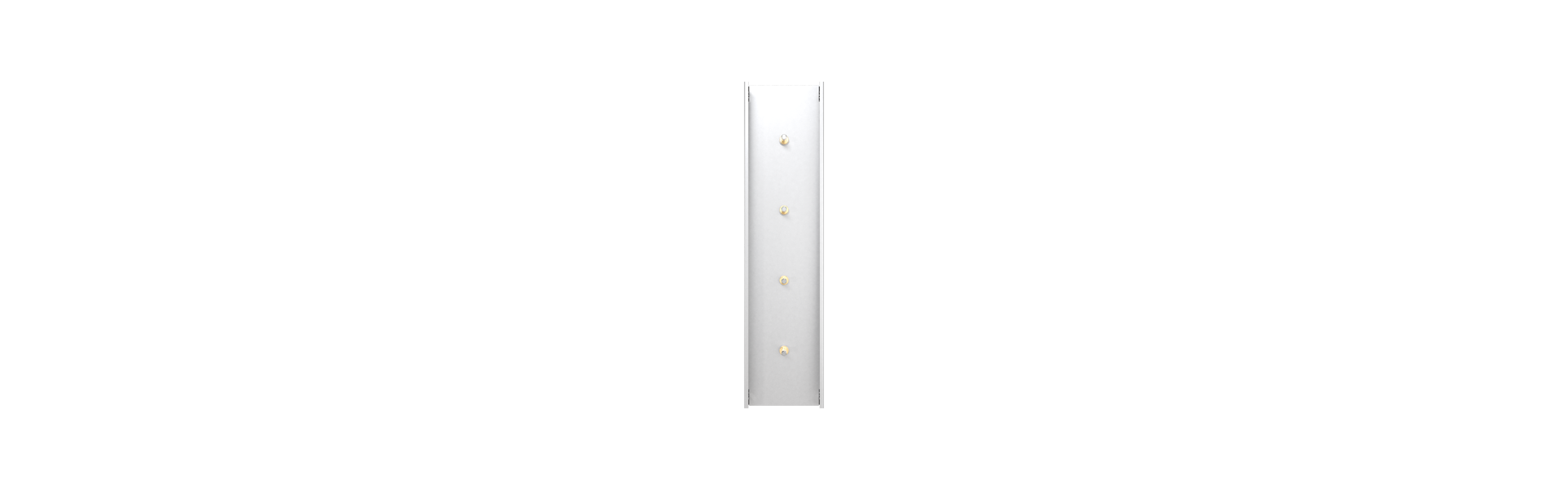

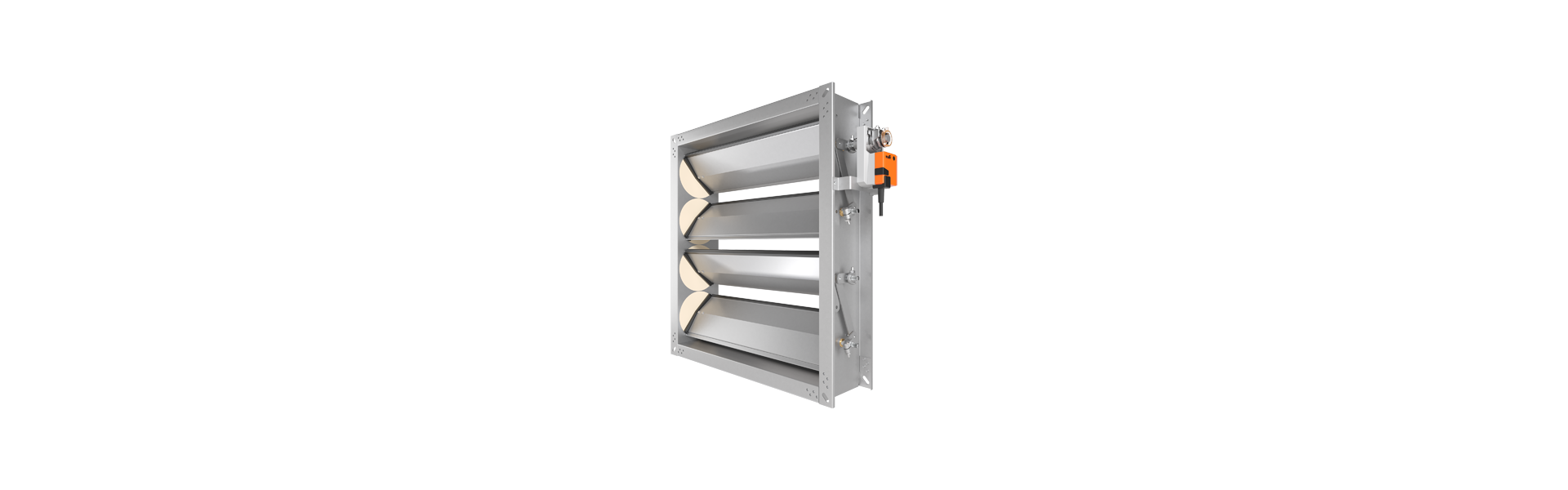

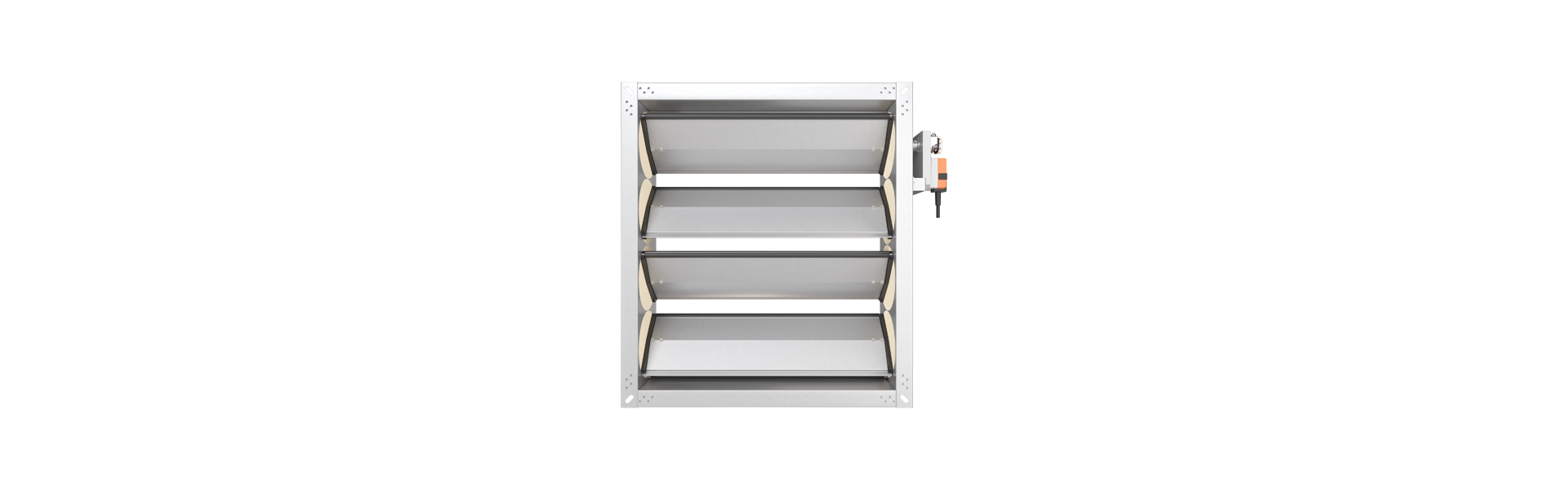

Produktbilder
